1. Hướng dẫn vẽ cầu thang trong Revit loại 1.
B1. chọn run

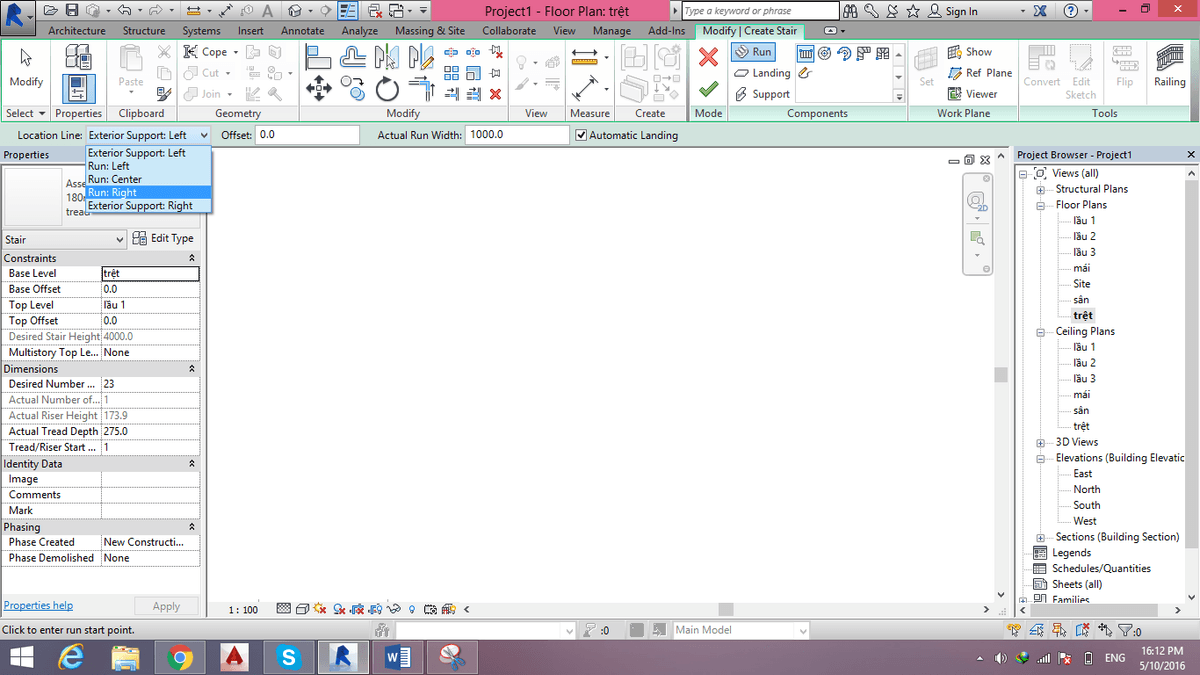

B3 chọn run right

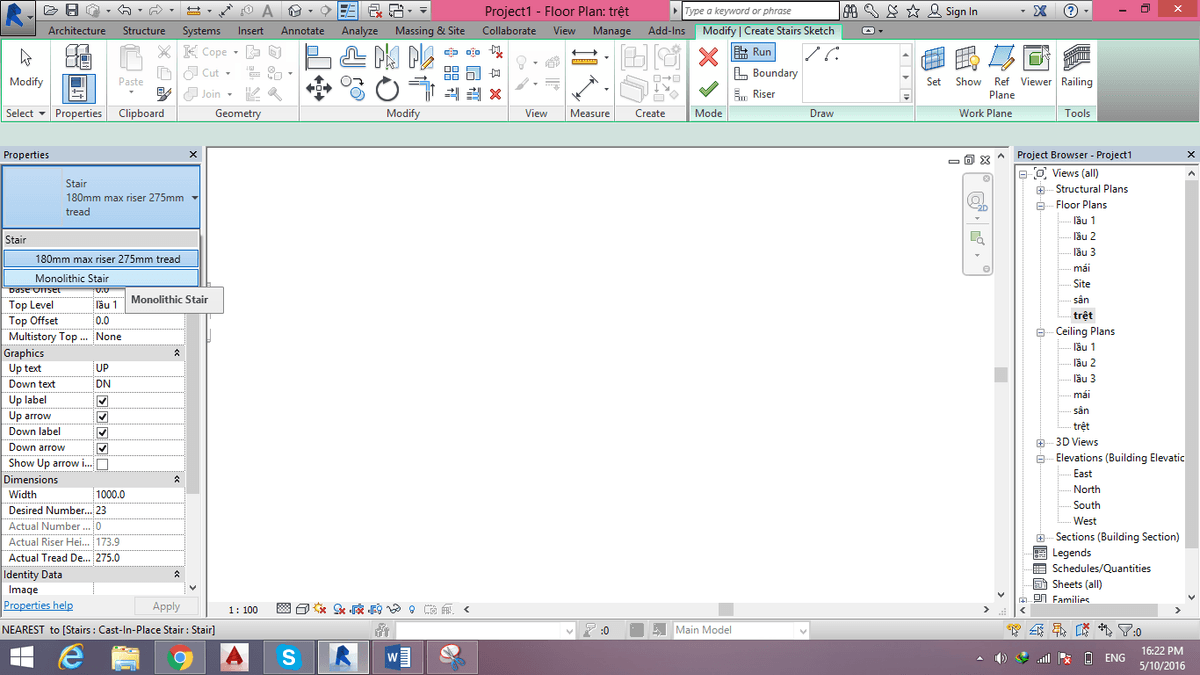

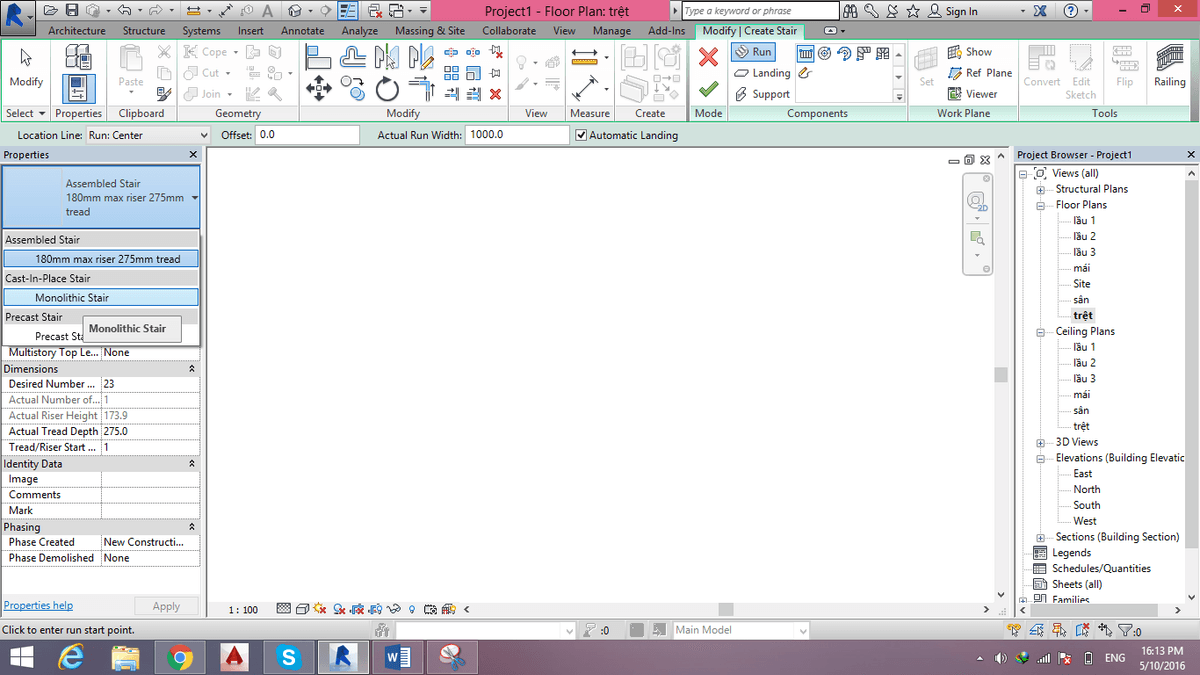

B4: cầu thang nguyên khối (molithic stair)

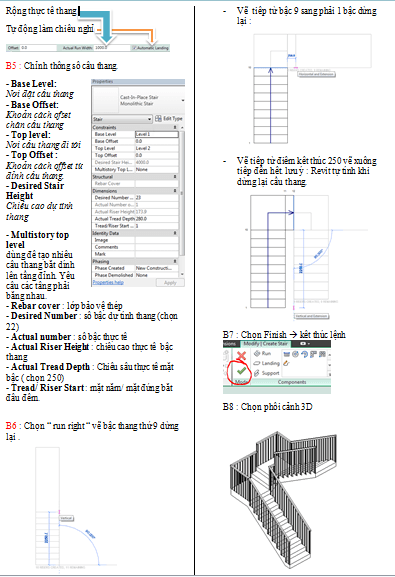

B5 : sửa thông số như hình

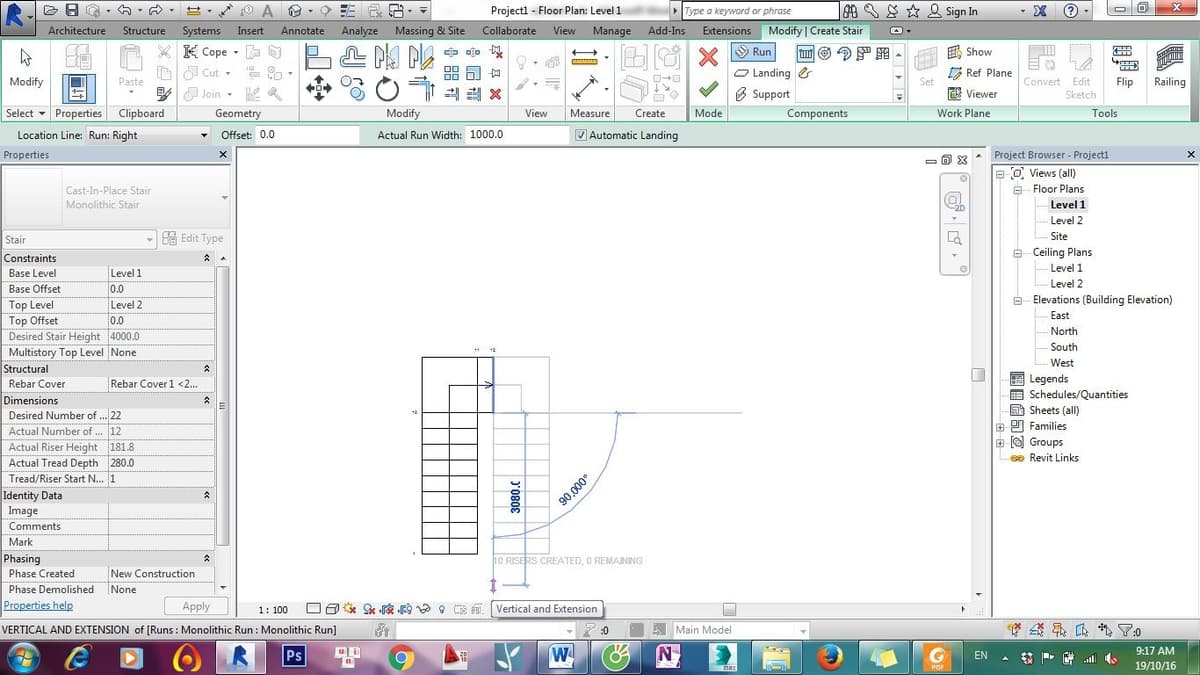

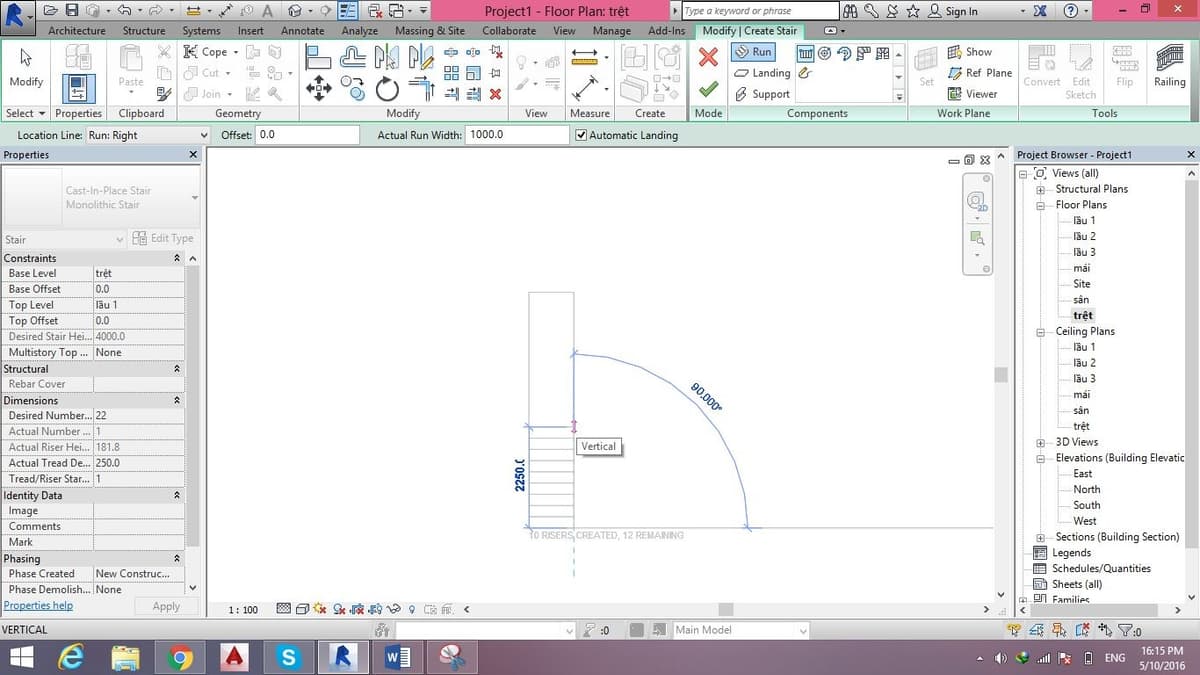

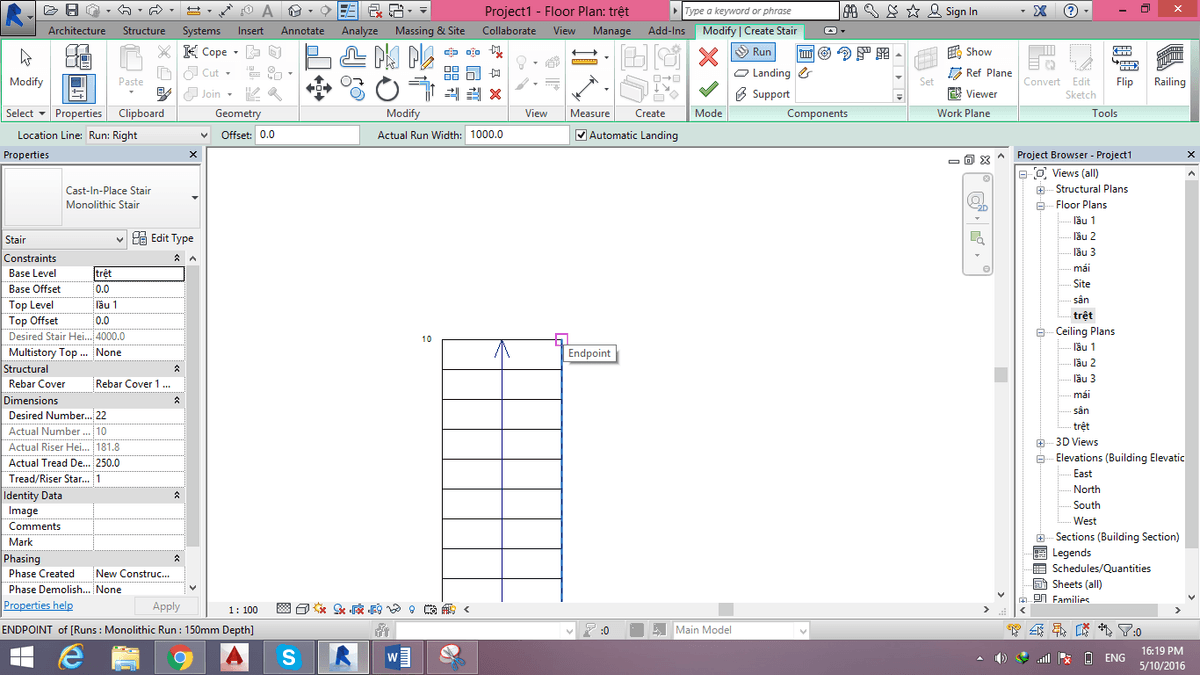

B6 : Vẽ đến 2250 dừng
B7 : tiếp tục vẽ từ điểm góc
B8
B9 : vẽ sang bên1 bậc và kéo xuống hết.
Chọn dấu màu xanh finish.

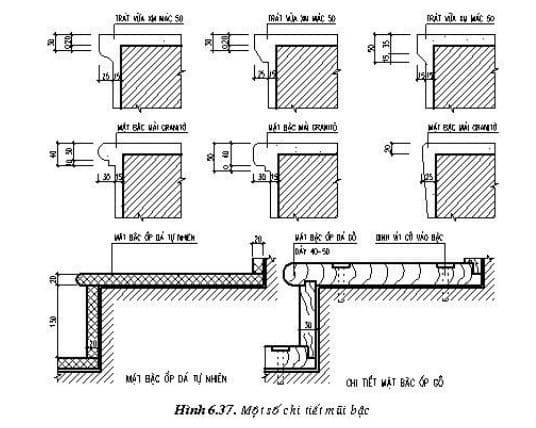

B10 : thêm ốp vật liệu đá mặt bậc, mũi bậc
B11: chọn run stype
SMOOTH : BẢN SÀN BTCT TRÊN XÂY GẠCH
STEPPER: LÀ CẦU THANG BẢN THANG DẠNG GẤP QUẠT
VẬT LIỆU (VL) THANG

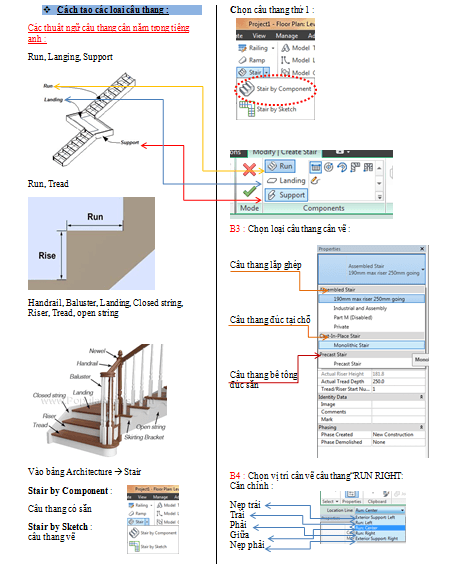

- Run là bậc thang đi lên
- Landing : chiếu nghỉ
- Function : chức năng cầu thang
- Supports: Dầm . Midđle : giữa.
Tiếp tục chọn thông số cầu thang như trong hình:

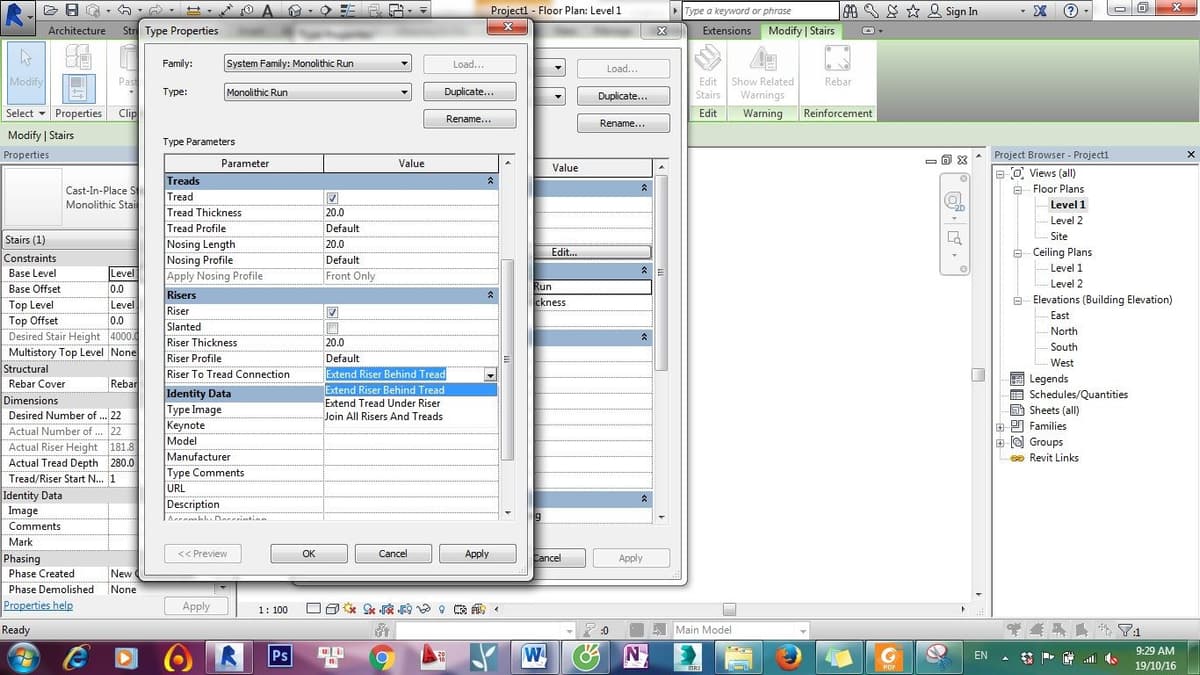

Mục riser :
Extend riser behind tread : mặt đứng sau mặt bậc
Extend tread under riser : mặt đứng nằm trên mặt bậc
Join all r… : liên kết với nhau ( dành cho vữa )
Tương ứng như hình minh họa phía dưới :
B15 : chọn 3d xem
B16 : chọn thể hiện vật liệu
2. Hướng dẫn vẽ cầu thang trong Revit loại 2.

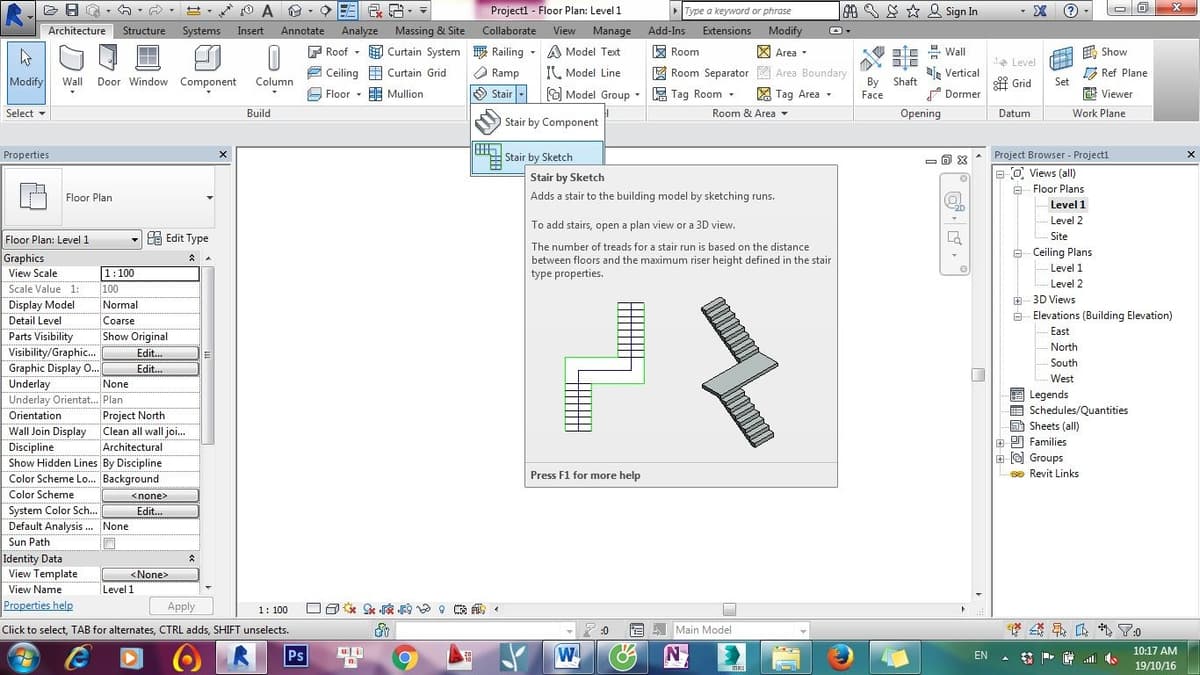

B1 CHỌN SKETCH STAIR :
B2 :
Run là hướng đi lên cầu thang
Boundary : biên dạng ngoài ( màu xanh lá)
Riser : số bậc ( màu đen )
B3 : chọn cầu thang nguyên khối :
B4: chỉnh thông số như hình :

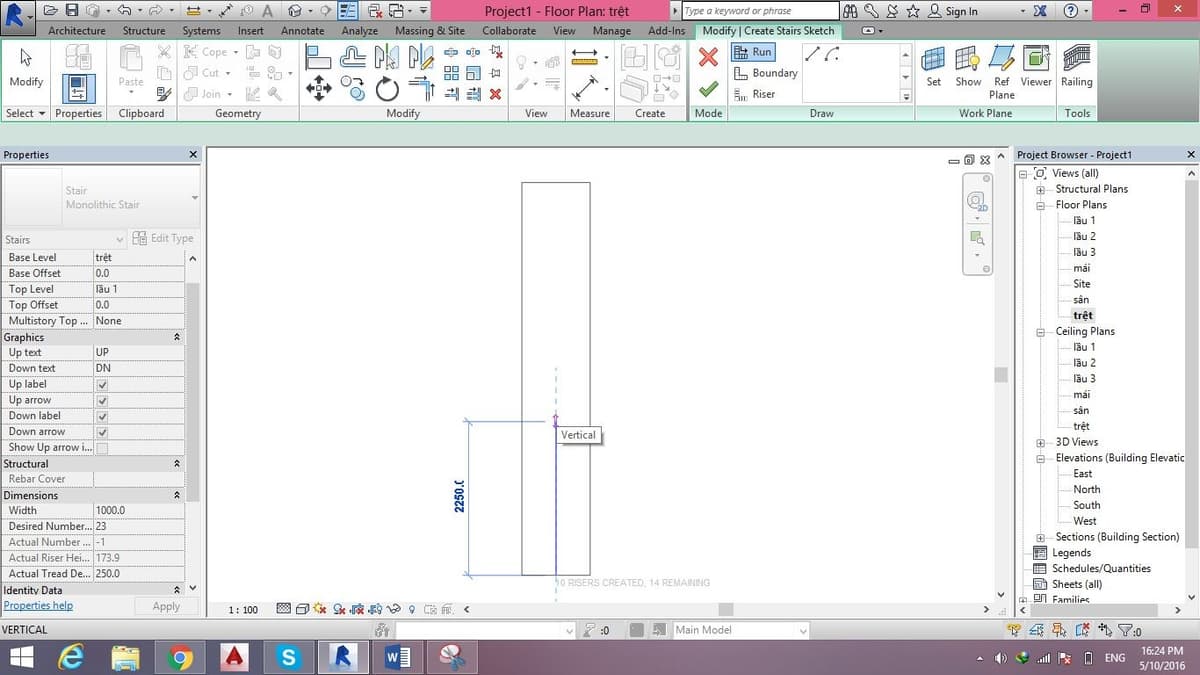

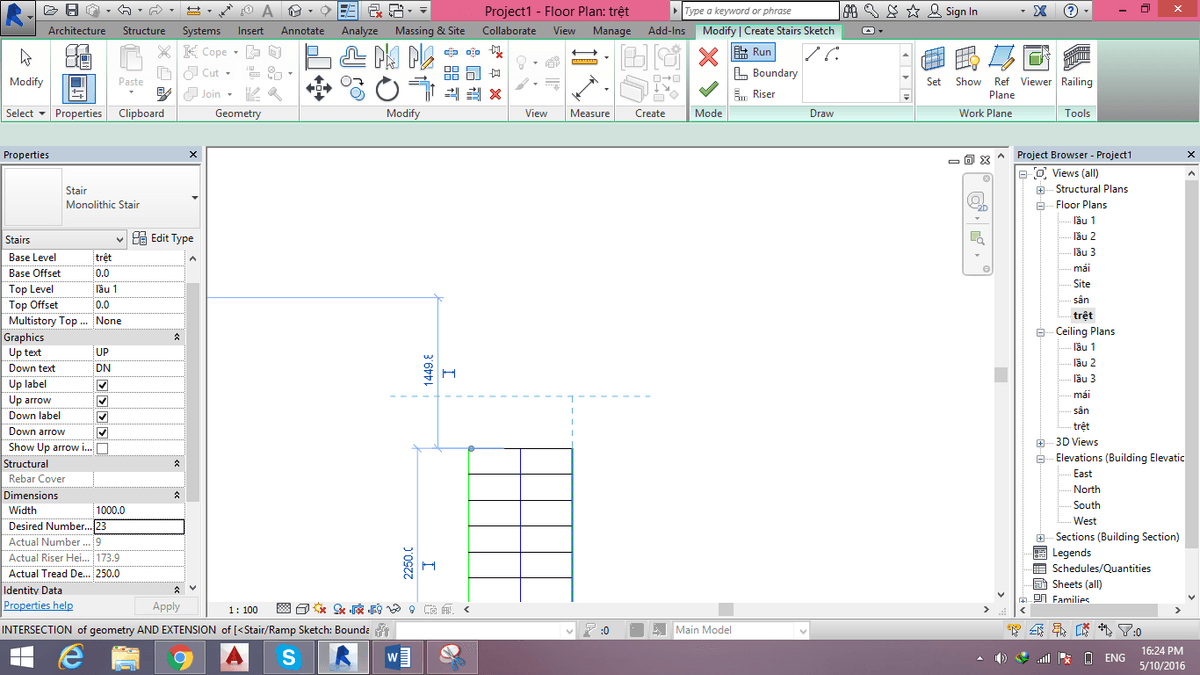

B5: kéo cầu thang hướng lên đến 2250 dừng
B6: vẽ tiếp ngay đường đứt màu xanh lá gợi ý :
B7 : Vẽ theo hướng cầu thang như hình
B8 chọn riser :

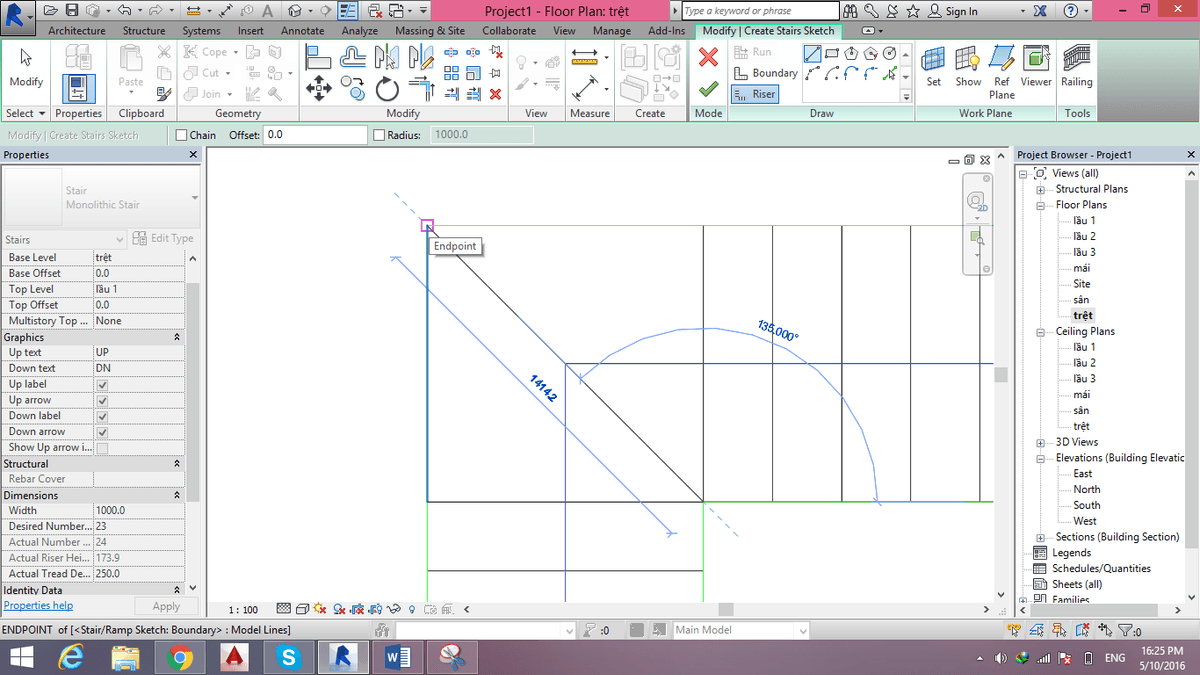

B9 : vẽ theo như hình bậc cần sẻ chéo :

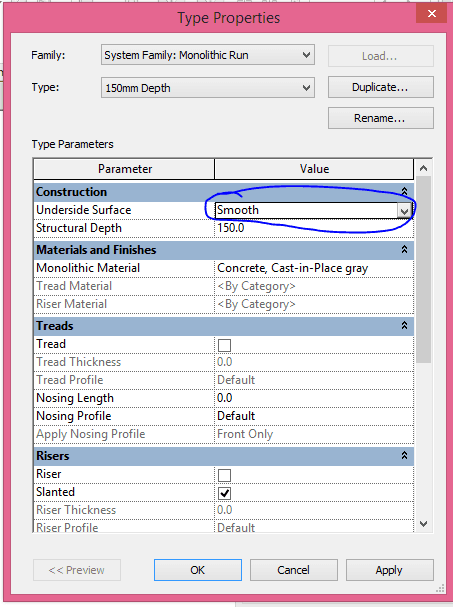

B10: LƯU Ý : NHỚ CHỌN EDIT CHỌN SMOOTH THÀNH STEPER.
CHỌN FINISH :
Xem video trên YouTube
Xem video trên YouTubeXem video trên YouTubeXem video trên YouTubeXem thêm: Tổng hợp giáo trình Revit.
Monolithic : vl nguyên khối
Tread : vl mặt bậc
Riser : vl mặt đứng.
