Sửa lưới trục khi không nhìn thấy trên mặt bằng sàn
Hôm nay, mời các bạn cùng với KKhouse sửa một số lỗi mà các bạn hay gặp phải khi tạo lưới trục.
Ở đây mình có một ví dụ điển hình, mình đã tạo ra một hệ lưới trục và 4 level, nhưng khi vào các mặt bằng thì chỉ có level 1, level 2 có hiển thị trục cột. Các level 3, level 4 thì không xuất hiện lưới trục. Vậy nguyên nhân là gì và cách khắc phục trường hợp này như thế nào?

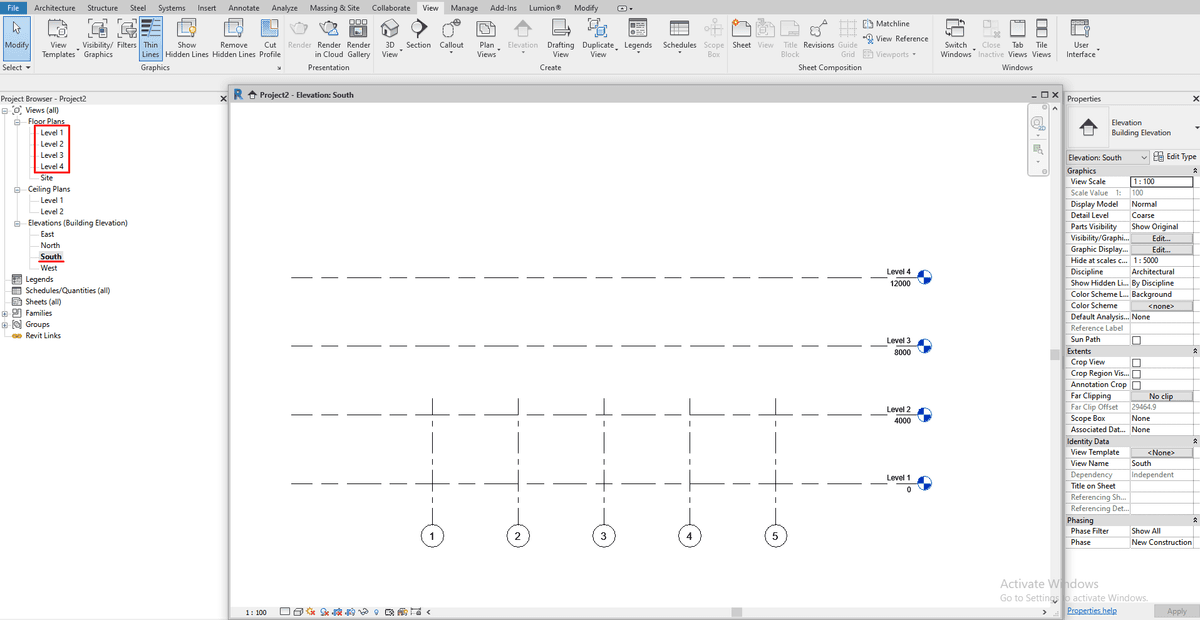

(hình 1: mặt đứng thể hiện lưới trục 1-5 và các cote cao độ)

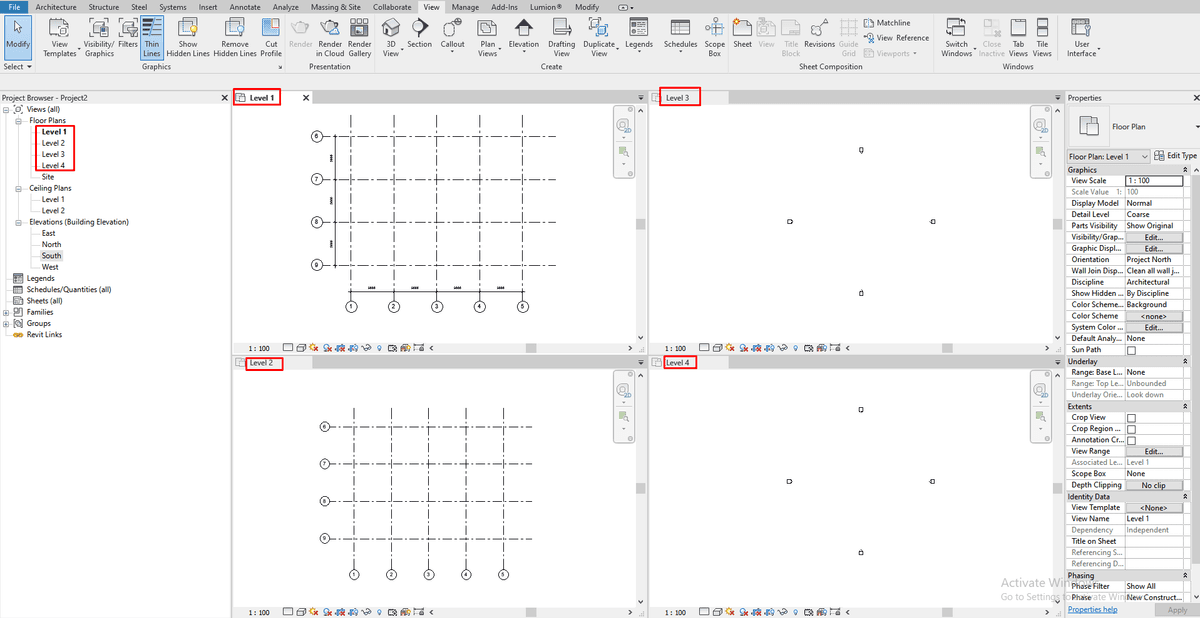

(hình 2: 4 mặt bằng khác nhau)
Nguyên nhân :

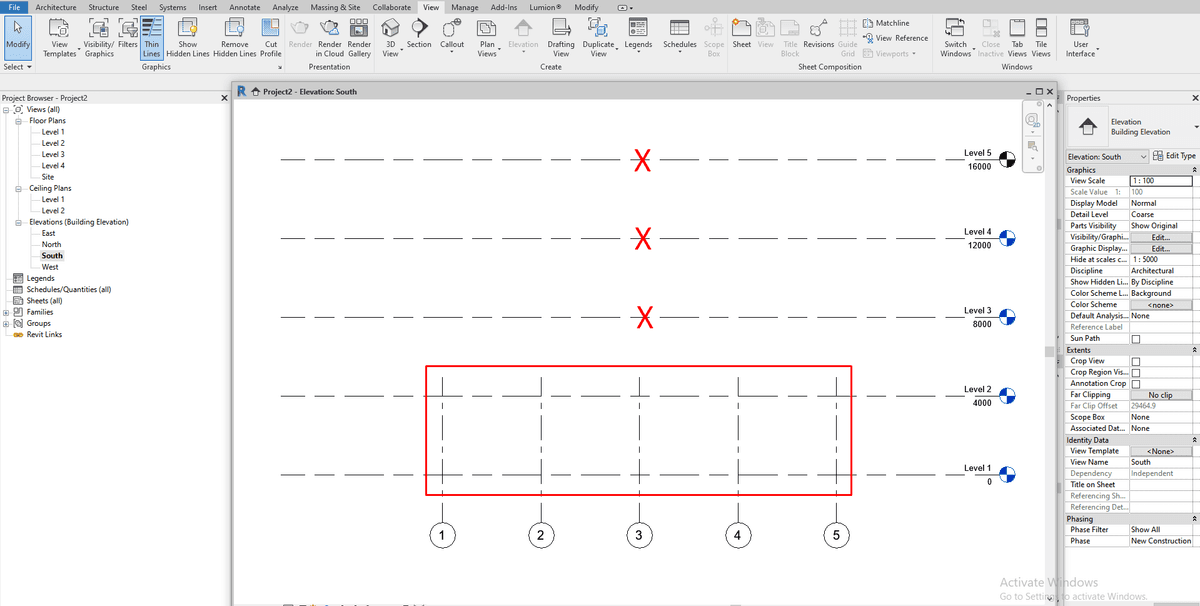

Lúc này 2 đối tượng lưới trục (Grid) và cote cao độ (Level) là những đối tượng 3D, Level là mặt phẳng nằm ngang, còn Grid là mặt phẳng đứng. Ở các level 1, level 2 xuất hiện lưới trục là do lới trục và cote cao độ đang giao cắt với nhau, thì trên mặt bằng level 1,2 mới xuất hiện được lưới trục. Tương tự, level 3 và level 4 không xuất hiện lưới trục là do cote cao độ và lưới trục chưa giao cắt với nhau.
Khắc phục :

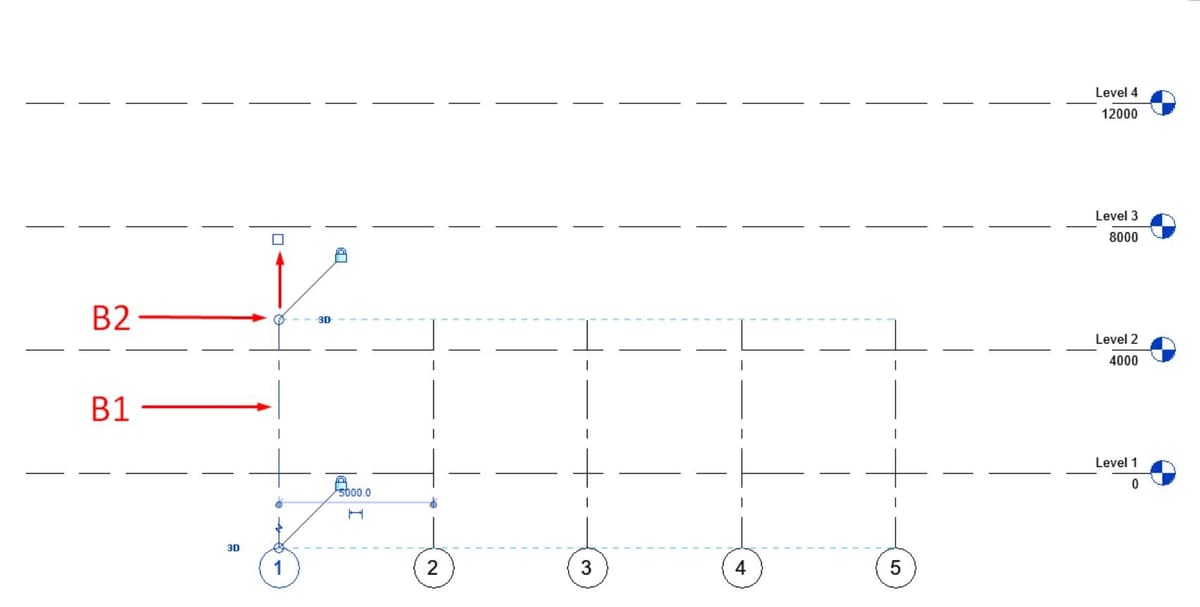

B1 : Chọn vào đối tượng trục
B2 : Chọn vào điểm đầu mút của đối tượng và kéo lên trên, khi đó các đối trượng trục còn lại sẽ tự động kéo theo lên bên trên qua khỏi level cao nhất.
B3 : Làm tương tự như bước 2, nhưng với những trục kí hiệu là chữ số A,B,C,...

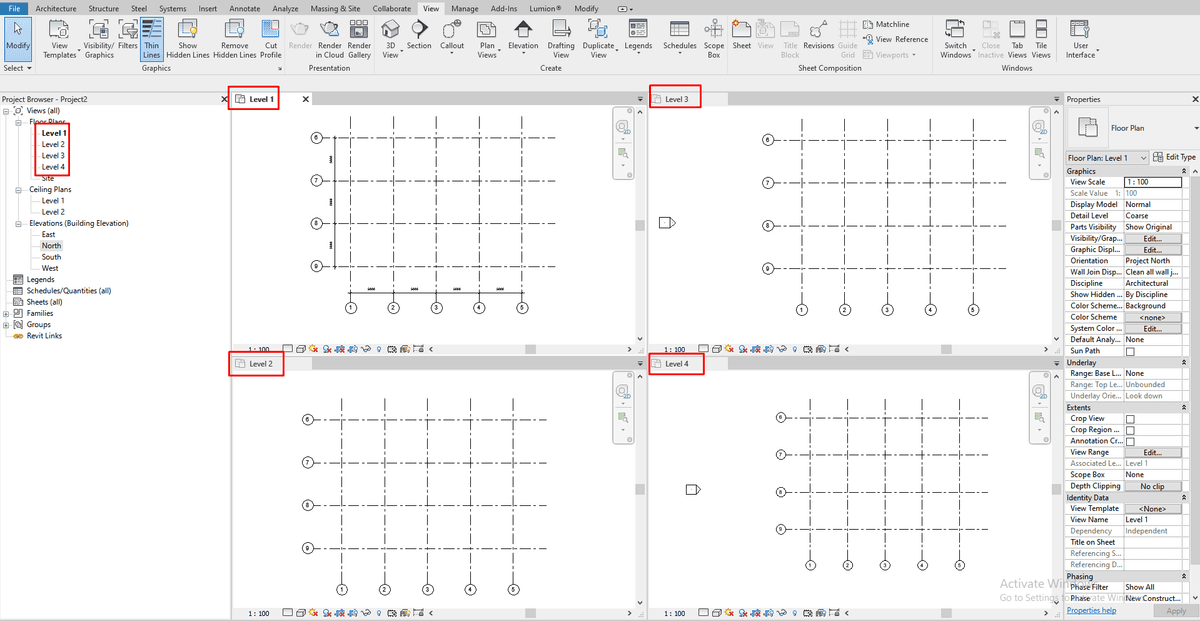

Khi thao tác xong, mặt bằng các level 3, level 4 đã xuất hiện lưới trục như hình dưới.
