Robot Structural nhà bê tông kết hợp nhà thép.

• Chọn -->  -->

• Từ bảng Job preferences ta thiết lập các thông số tiêu chuẩn cho Robot Structural.

•               + Trong Databases: ta chọn các cơ sở dữ liệu phù hợp.
•               + Design codes: mã thiết kế.
•               + Struture Analysis: nghiên cứu kết cấu.

• Hiện lên bảng Structural Axis.

• VD: tọa độ các trục: X(7,7,7,7,7,7,7), Y(6,4.2,5.5, 4.5, 4.5,4.5,4.5,4.5,3),

+ Tại Numbering: ta chọn các trục 1,2,3 hay A,B,C tùy thích.

* Có 2 cách tạo cao độ Z như sau.

• C1: Tạo trong bảng lưới trục Structural Axis.

• C2:
  • Tại Story 1 nhấn chuột phải -->

• Tại stories ta chọn Add story.

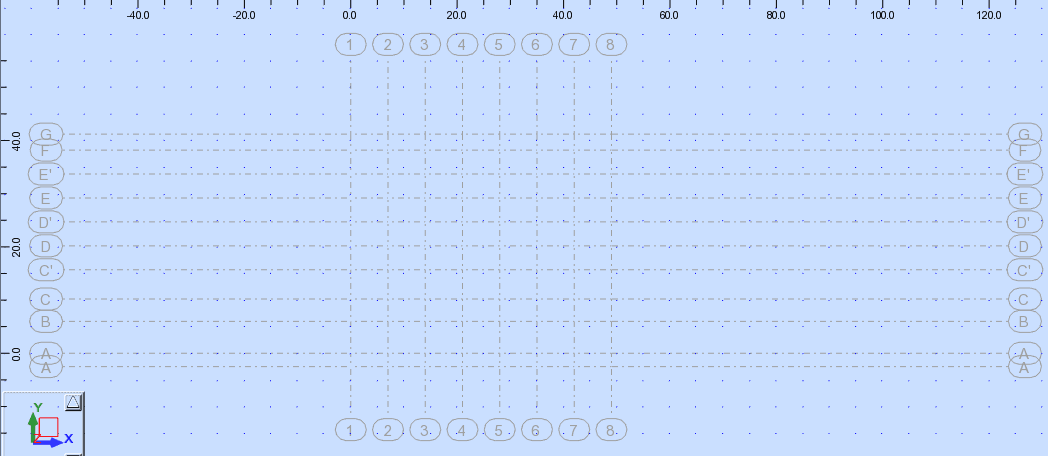

• Sau khi vẽ ta được lưới trục như hình vẽ

• Ta có thể thay đổi kích thước cột theo cách: Tại section chọn .

• Lưu  ý: vì là nhà xưởng nên vẽ cột hơi phức tạp. Ta nên vẽ theo trục phương X, Y.

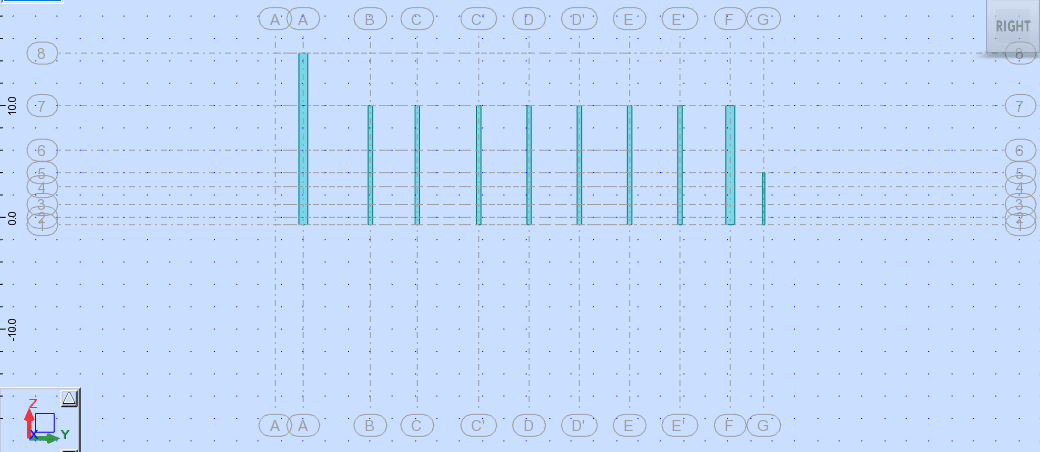

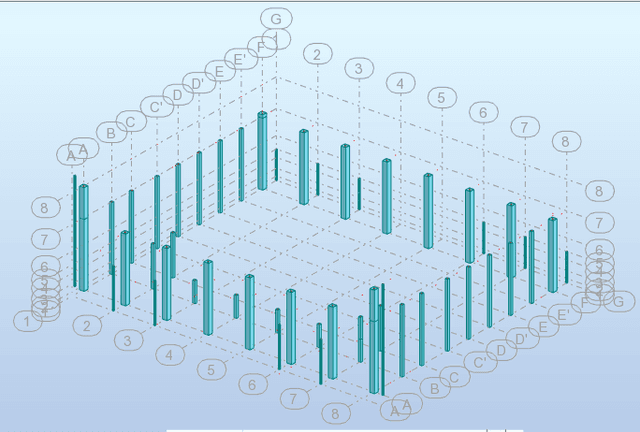

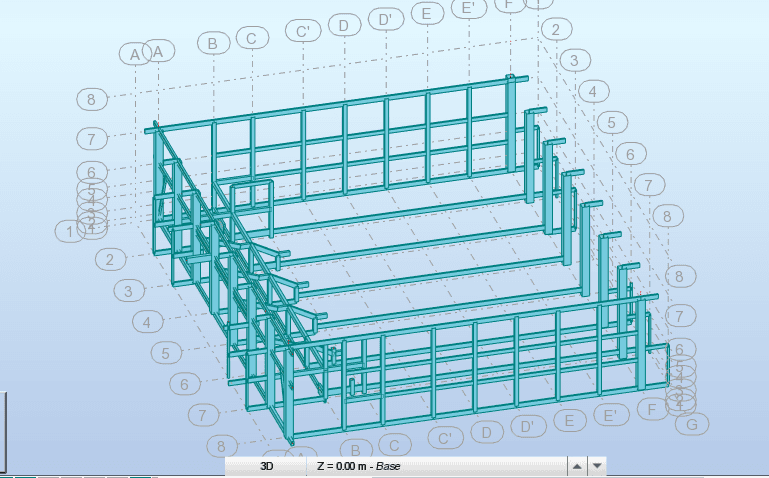

• Trục 1-8 sau khi vẽ ta được mô hình như sau:

• Mô hình trục 2-7.

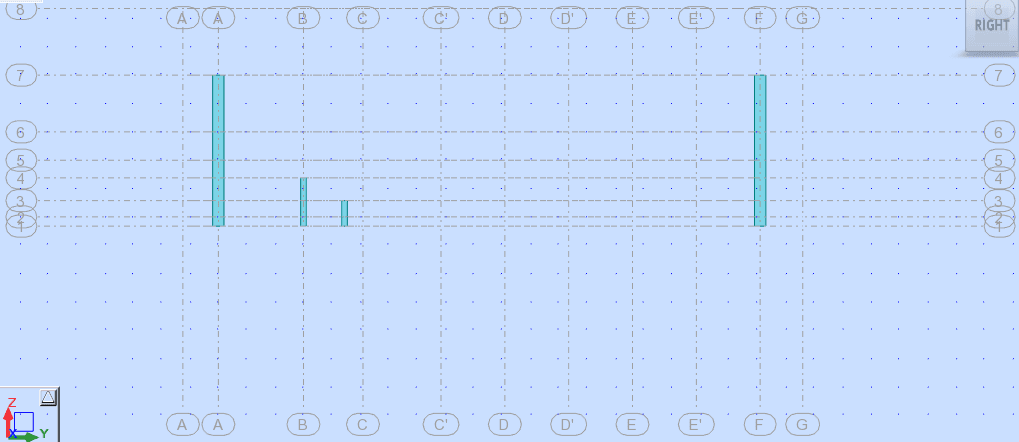

• Mô hình trục 3-6 .

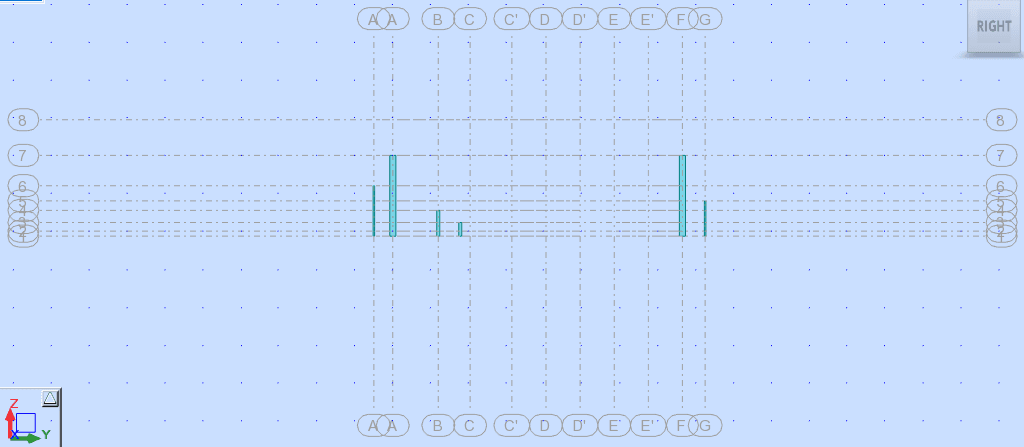

• Mô hình trục 4-5 .

• Muốn copy cột 200x200 ta quét đối tượng cần copy chọn   xuất hiện hộp thoại Edit.
+ Tại Edit -->   -->xuất hiện hộp thoại Translation. VD: muốn copy cột 200x200 theo phương x = 2m.
• Sau khi thực hiện ta được kết quả.
Bước 3: Vẽ dầm  .



• Giống như cột ta có thể thay đổi kích thước cột theo cách: Tại section chọn
VD: tạo dầm 200x300



Nhấn Add --> close. *Để dễ dàng vẽ ta dựng theo hệ trục.

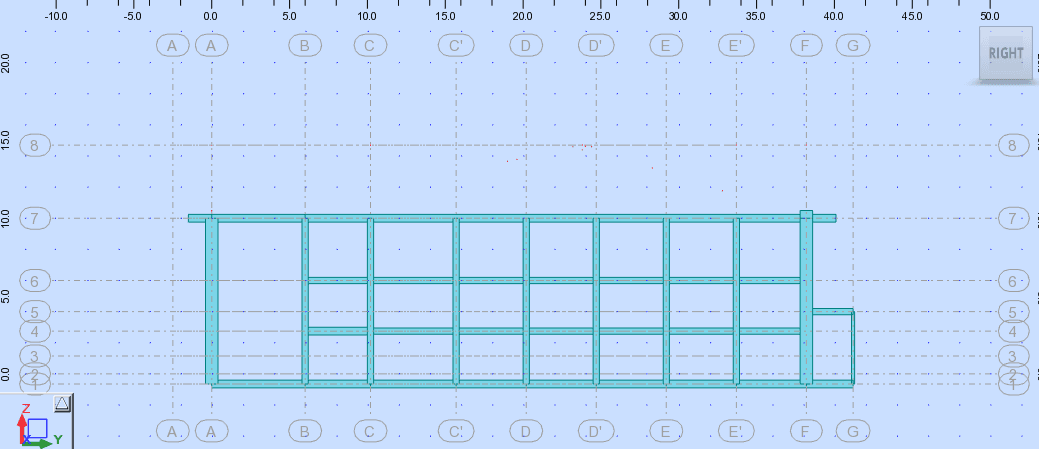

• Mô hình trục 1-8
• Mô hình trục 3-7

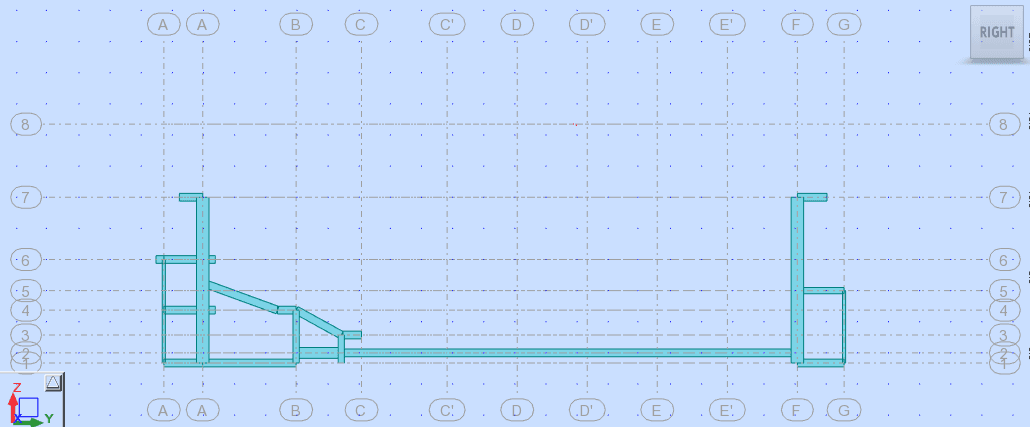

•  Mô hình trục 3-6

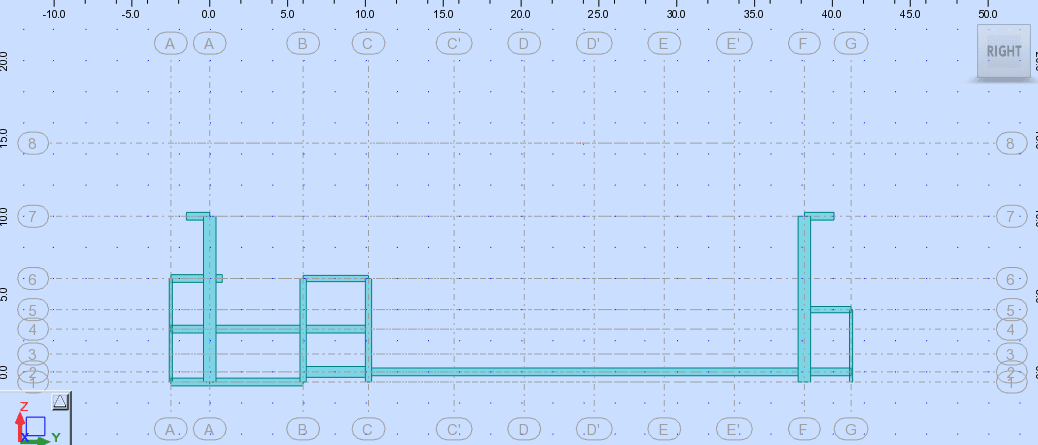

• Mô hình trục 4-5

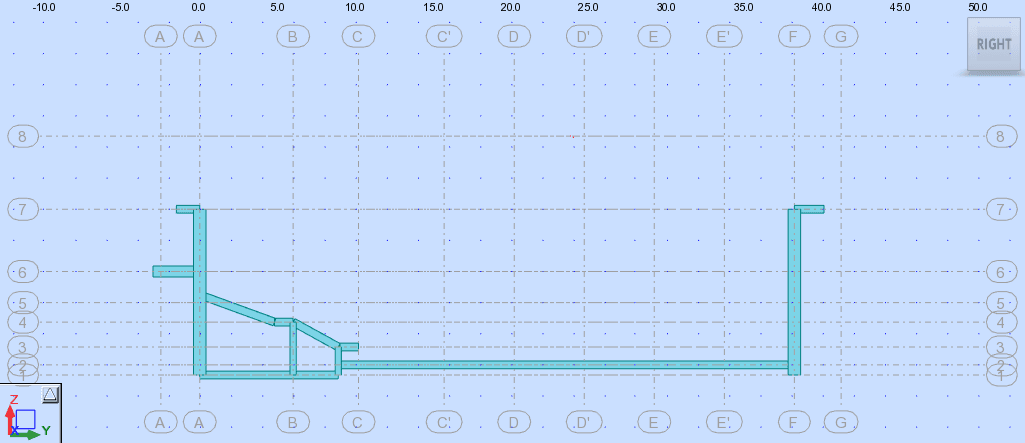

--> sau khi thực hiện ta được mô hình như sau: Bước 4: Vẽ dầm thép chữ I .



• Sau khi thư mục Bars hiện lên ta chọn
+ Tại Bar type ta chọn simple Bar.



• Lưu ý: + Parametric: không thay đổi tiết diện.

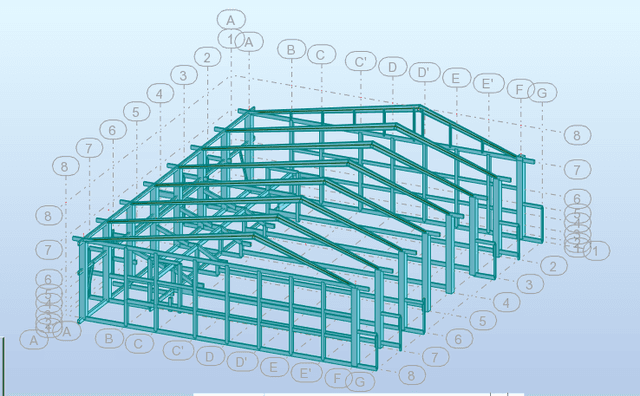

+ Tapered: thay đổi tiết diện. --> kết quả mô hình nhà xưởng kết hợp nhà bê tông theo phương Y.



• Tiếp tục vẽ theo phương X

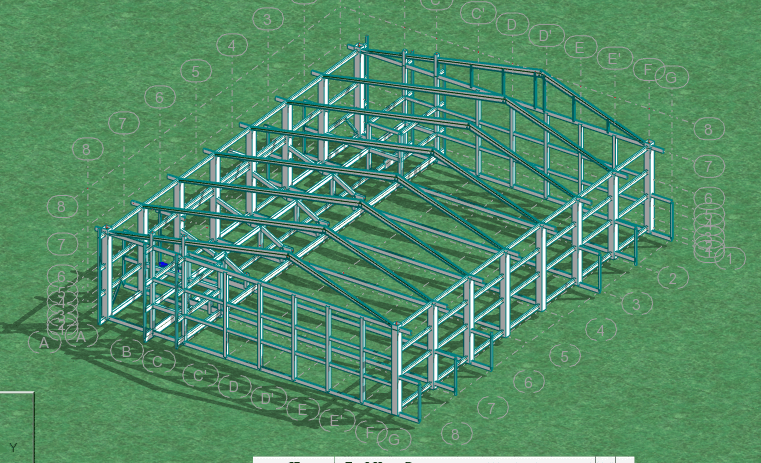

--> Ta được mô hình tổng thể.   Xem thêm: Tổng hợp giáo trình Robot Structural.
