Áp dụng Robot Structural vào nhà phố.

 Áp dụng Robot structural vào nhà phố Robot structural .

• Chức năng của phần mềm Robot structural .
• Hướng dẫn làm quen giao diện tool, 2D và 3D.
• Xây dưng mô hình đơn giản trong khóa học Robot structural .

Áp dụng Robot structural vào dự án nhà phố.

Bước 1: Thiết lập TCVN cho Robot Structural .

• Chọn -->  -->

• Từ bảng Job preferences ta thiết lập các thông số tiêu chuẩn cho Robot Structural.

+ Trong Units and Formats: chọn Metric ( đơn vị tính) + Trong bảng Materials.

Ta chọn các tiêu chuẩn vật liệu theo yêu cầu.

•               + Trong Databases: ta chọn các cơ sở dữ liệu phù hợp.
•               + Design codes: mã thiết kế.
•               + Struture Analysis: nghiên cứu kết cấu.

Bước 2: chọn lưới trục :

• Hiện lên bảng Structural Axis.

Ta bắt đầu thiết lập lưới trục:

• VD: tọa độ các trục: X(6, 7.4), Y(6.6, 6.3, 5), Z(1,4).

  + Tại Numbering: ta chọn các trục 1,2,3 hay A,B,C tùy thích. + Ta có thể tạo trục Z theo cách sau:

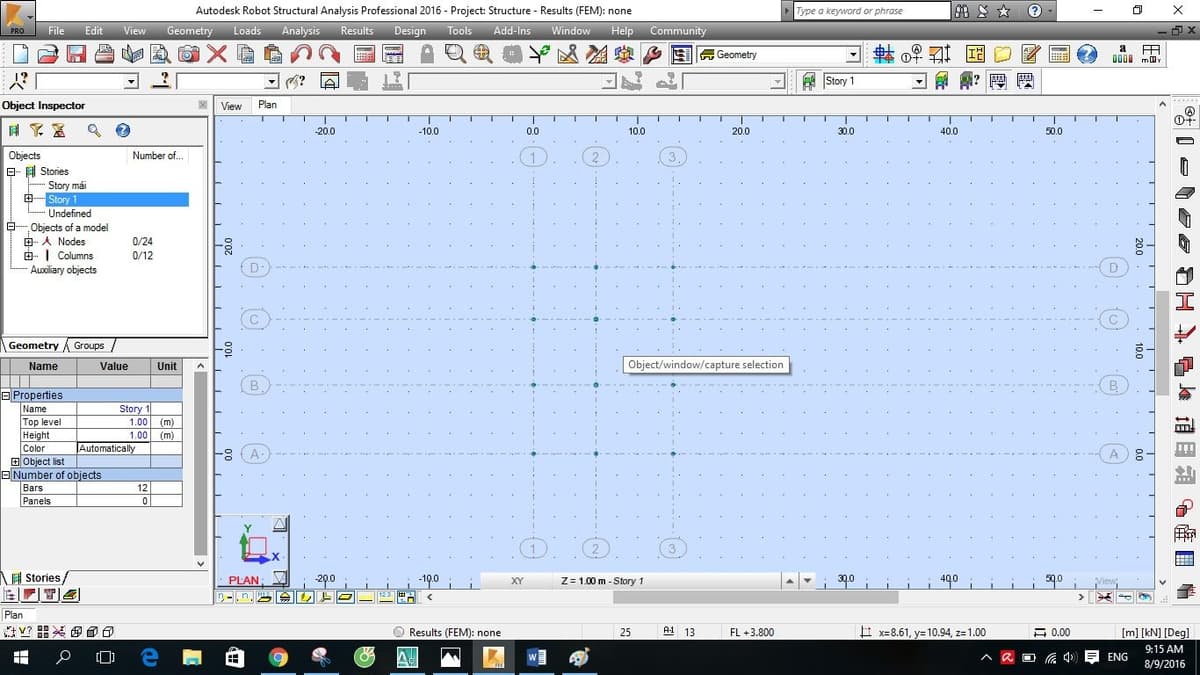

• Tại Story 1 nhấn chuột phải à



• Tại stories ta chọn Add story.



Ta tùy chỉnh cao độ theo yêu cầu à ok Bước 3: Vẽ cột :



• Ta có thể thay đổi kích thước cột theo cách: Tại section chọn .



VD: cột bê tông tiết diện (200x300)

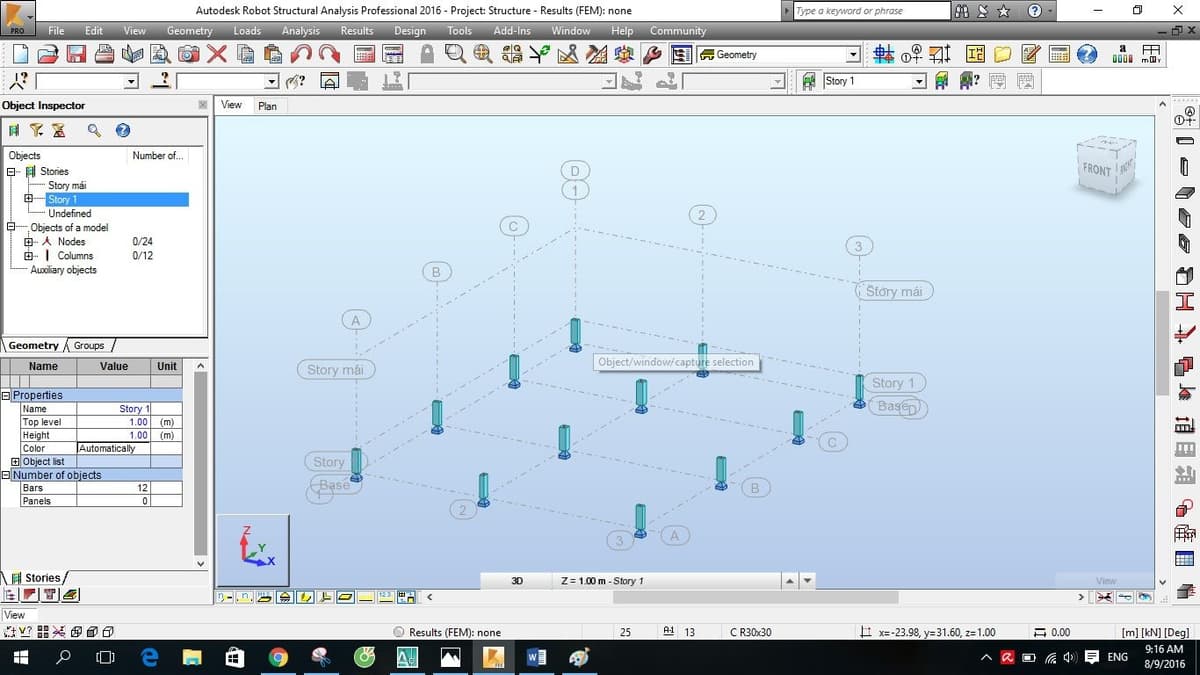

Nhấn add --> close. Sau khi vẽ ta được mô hình cột 2d và 3d.
• Muốn copy cột 200x200 ta quét đối tượng cần copy chọn   xuất hiện hộp thoại Edit. + Tại Edit -->   -->xuất hiện hộp thoại Translation. VD: muốn copy cột 200x200 theo phương x = 2m.

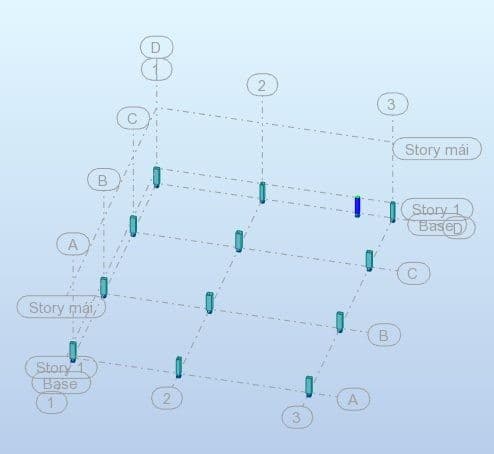

  • Sau khi thực hiện ta được kết quả.



  Bước 4: Vẽ dầm  .



  • Giống như cột ta có thể thay đổi kích thước cột theo cách: Tại section chọn
  VD: tạo dầm 200x300

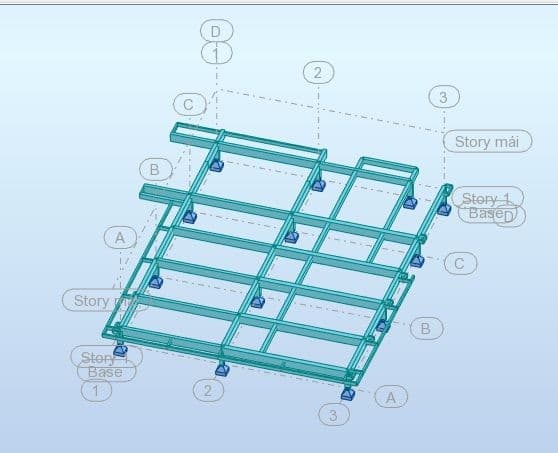

  Nhấn Add --> close. Sau khi vẽ ta được mô hình.

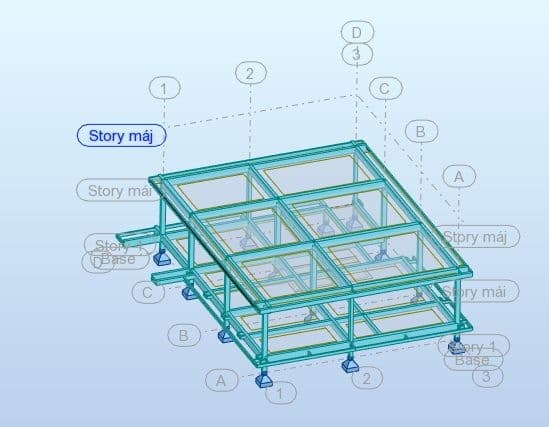

  Tiếp tục thực hiện các bước trên ta được tầng 2.



  • Chú ý: Trước khi gán tải ta chạy kết quả tính toán trước, xem có lỗi gì không.
  Bước 5: Tạo tải trọng

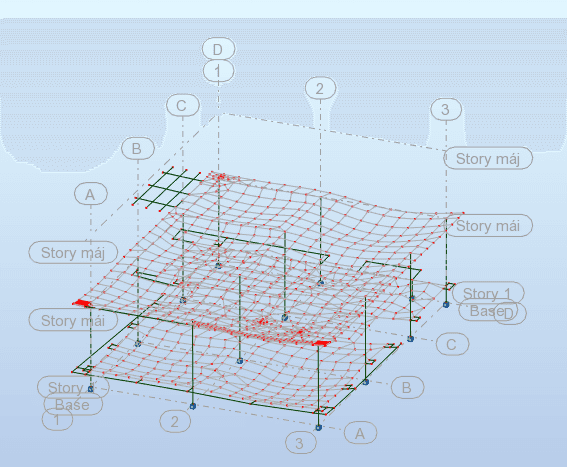

  Tạo tĩnh tải, hoạt tải --> close. Bước 6: Gán tải trọng . -->Kết quả sau khi gán tải.

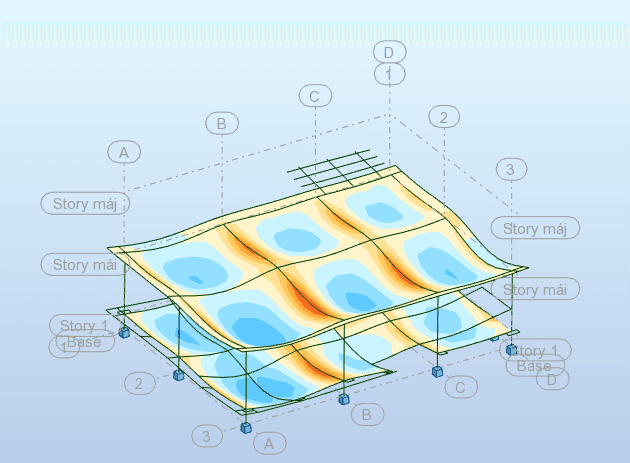

  Bước 7 :Tổ hợp tải trọng ( combinations). Ta vào Load --> Manual --> combinations... Ta tổ hợp lần lượt các combinations trong bảng sau: Bước 8: Tính toán kết quả. Chọn Results . --> Kết quả chạy nội lực.
