Cách Dùng Lệnh Xoay (Rotate) Trong Autocad

Xoay đối tượng theo 1 góc xác định

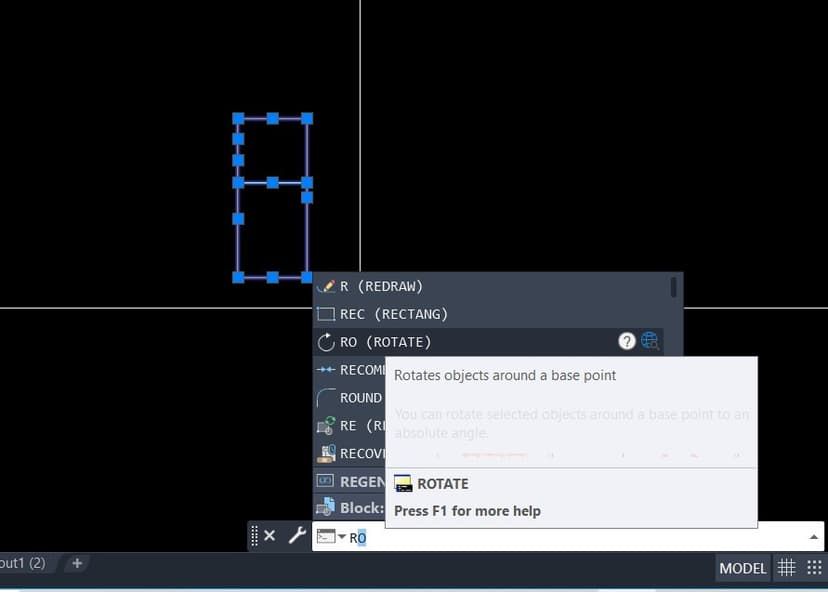

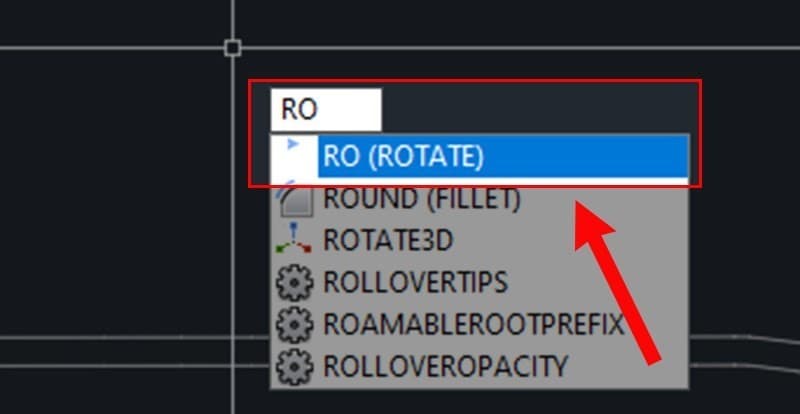

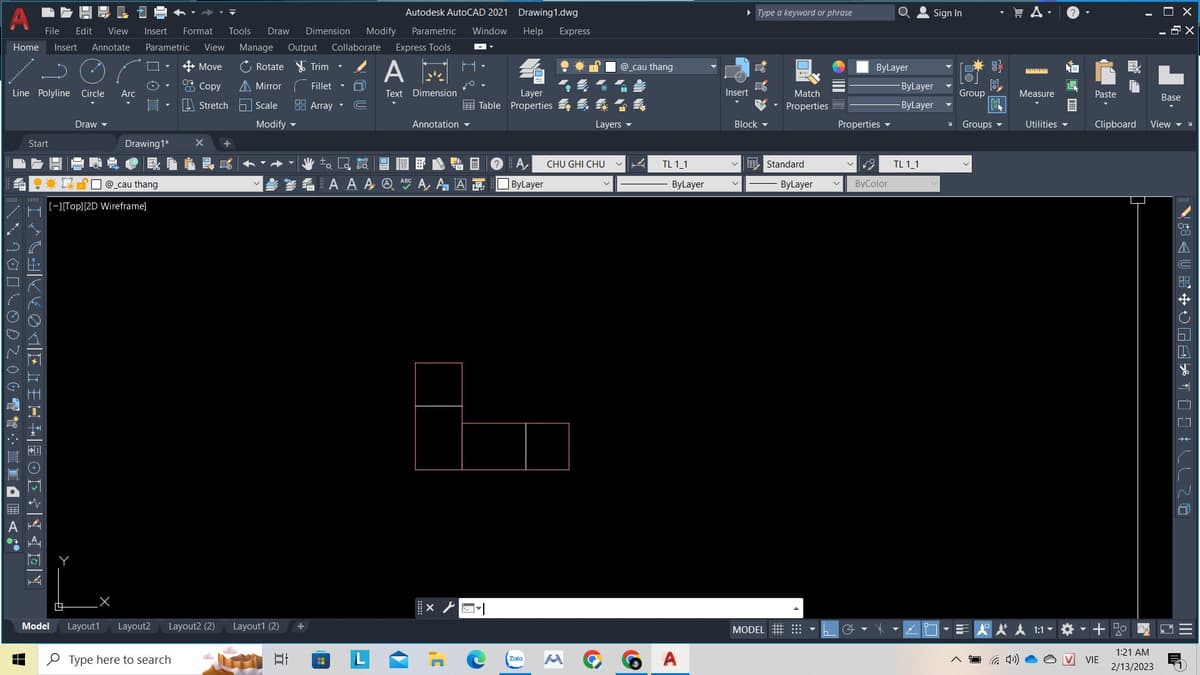

Bước 1: Nhập lệnh tắt " RO "

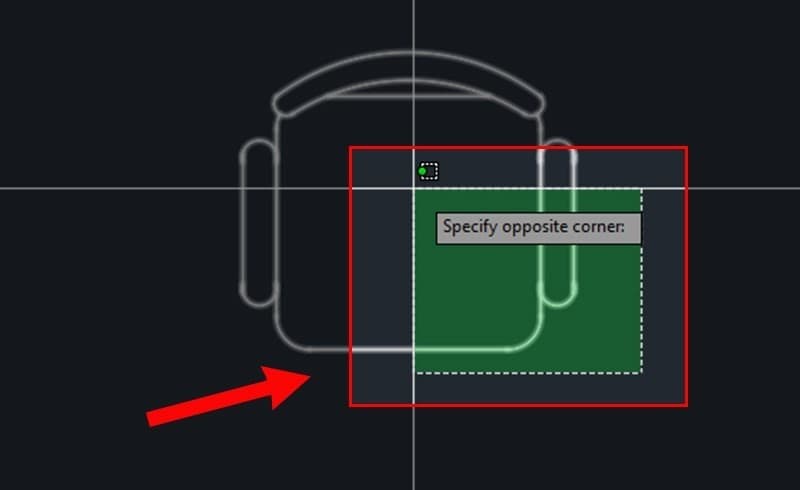

Bước 2: Chọn đối tượng Các bạn quét chọn toàn bộ đối tượng để thực hiện xoay chúng.  Có 2 cách quét chọn đối tượng: + Quét từ trái sang phải: Lúc này khung quét đối tượng sẽ có màu xanh dương. Ở trường hợp này các bạn phải quét chọn toàn bộ diện tích phẳng chứa đối tượng mới có thể chọn hết chúng. + Quét từ phải sang trái: Lúc này khung quét đối tượng sẽ có màu xnah lá. Ở trường hợp này các bạn có thể quét 1 phần là đã chọn hết được đối tượng đó. Nhưng hãy lưu ý các thành phần tạo nên đối tượng của bạn phải nằm trong khung màu xanh lá nhé. Chọn đối tượng cần xoay  => Nhấp chọn phím Space Quét chọn đối tượng để thực hiện xoay

Bước 3: Chọn điểm gốc Sau khi quét chọn đối tượng hoàn tất, chọn một điểm góc trên nó. Điểm góc này sẽ là trục xoay khi thực hiện xoay đối tượng (có nghĩa là nó sẽ không bị thay đổi vị trí). Chọn điểm gốc để quay

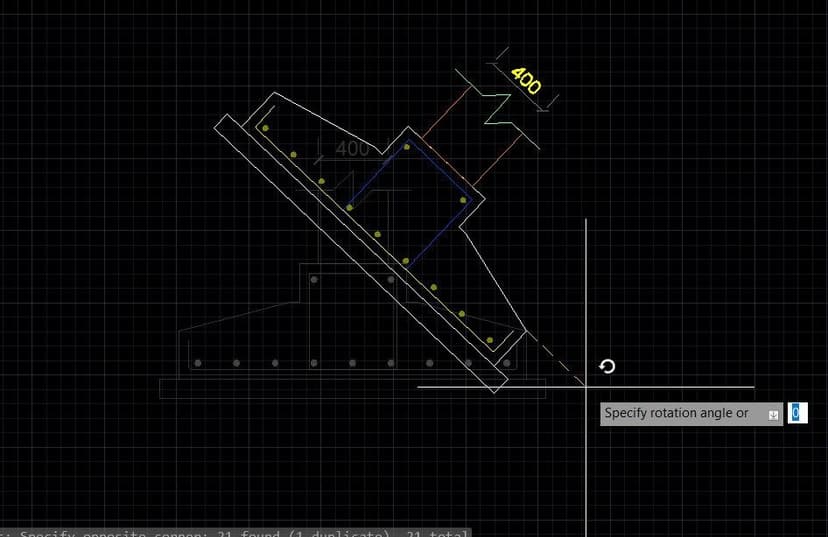

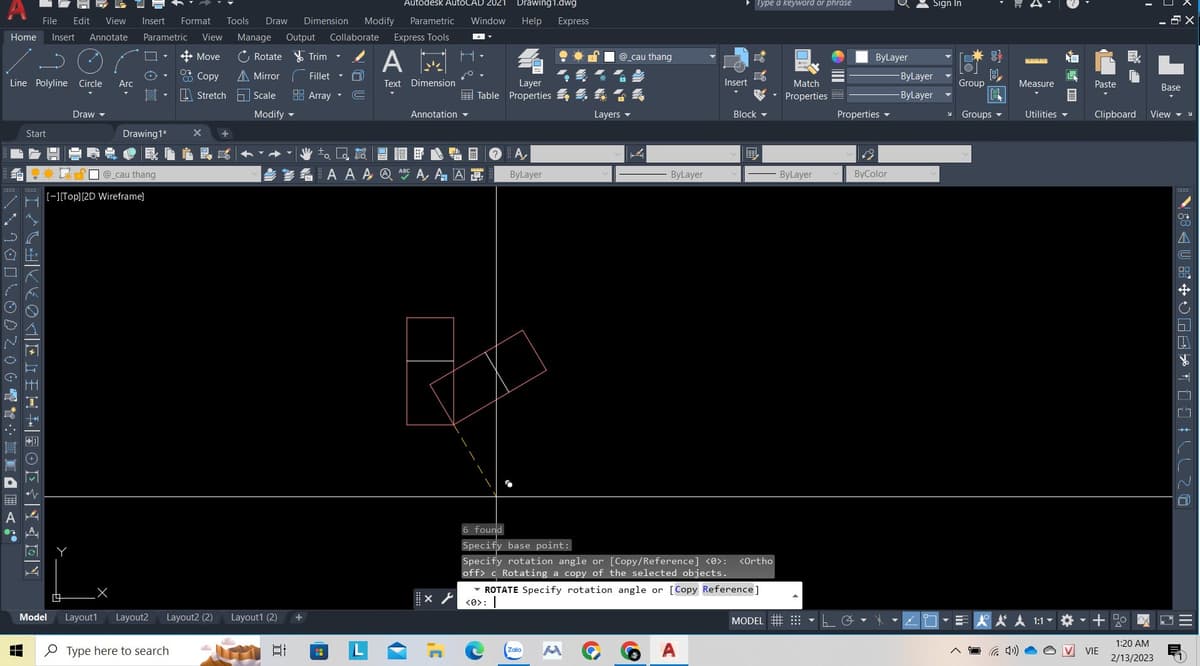

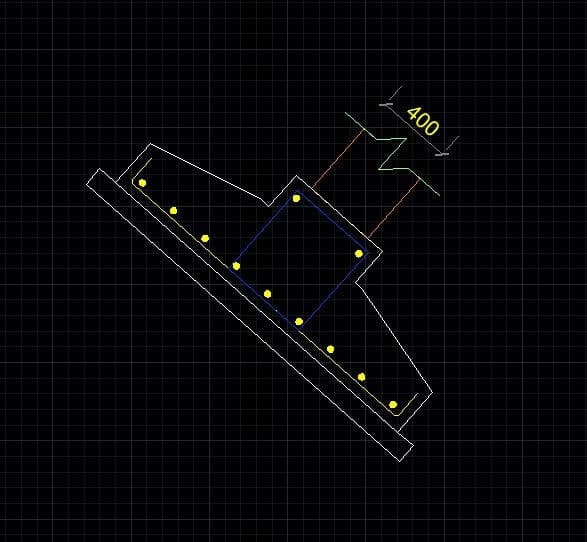

Bước 4: Nhập góc tọa độ Sau khi chọn góc tọa độ, vị trí có dòng Specify rotation angle or các bạn nhập góc tọa độ muốn xoay ( 0 - 360 độ) => Nhấn chọn phím Space.  Chọn góc xoay Kết quả sau khi xoay đối tượng

Xoay đối tượng đến 1 góc tuyệt đối Làm tương tự các bước như trên đến bước 3 là chọn điểm gốc. Sau khi chọn điểm gốc các bạn làm tiếp các bước sau.

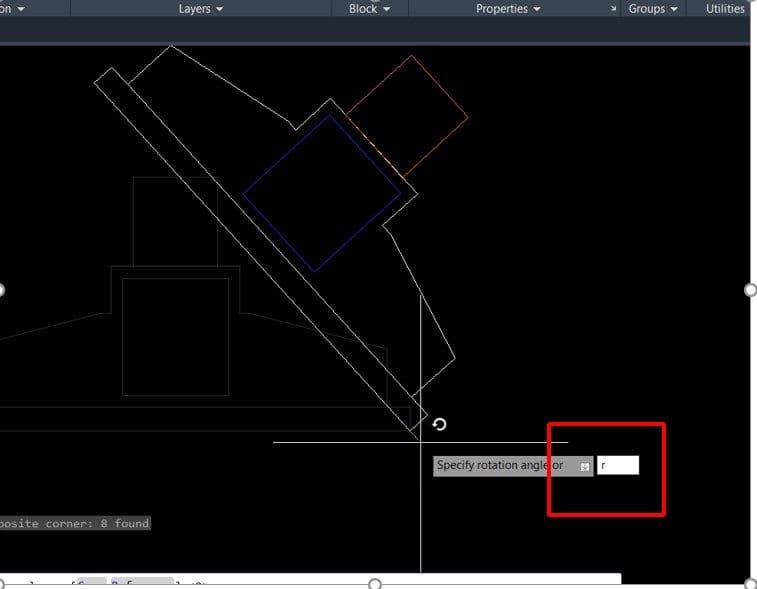

Bước 1: Tùy chọn góc xoay

Bước 2: Nhập góc xoay Nhập góc bạn muốn xoay vào Specify the reference angle sau đó nhấn chọn phím Space.

Bước 3: Điều hướng góc xoay Dùng trỏ chuột xoay theo hướng mong muốn. Sau đó, click chuột để kết thúc lệnh và xem kết quả. Dùng trỏ chuột để chỉ hướng vật thể xoay theo góc đã nhập trước

Dùng chuột để xoay đối tượng trong cad Làm tương tự các bước như trên đến bước 3 là chọn điểm gốc. Sau khi chọn điểm gốc bạn làm tiếp các bước sau. Sau khi chọn xong điểm gốc, các bạn dời trỏ chuột ra ngoài theo vị trí muốn đối tượng xoay đến. Dùng trỏ chuột chỉ đến vị trí muốn xoay đối tượng Click chuột trái để kết thúc lệnh và xem kết quả. Sau khi xoay đối tượng

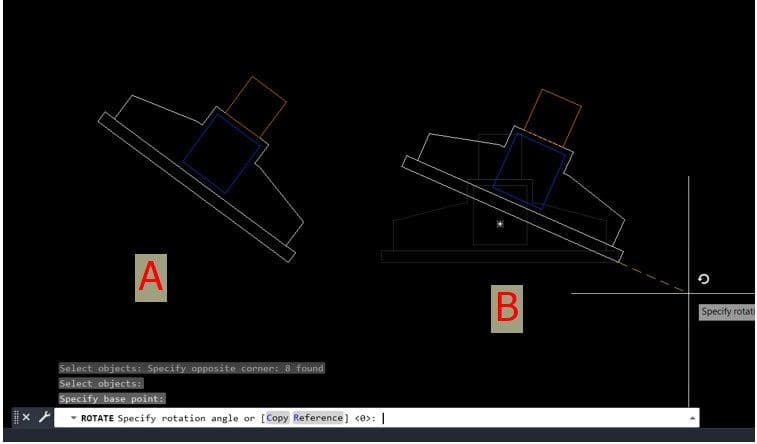

Xoay đối tượng trùng khớp với đối tượng khác Ví dụ: Ban đầu có đối tượng A và B như hình. Hãy xoay đối tượng B theo đối tượng A   <Hình 11>

Bước 1: Nhập lệnh Rotate

Xem thêm: Thư viện 2D CAD kết cấu

Bước 2: Quét chọn đối tượng cần xoay

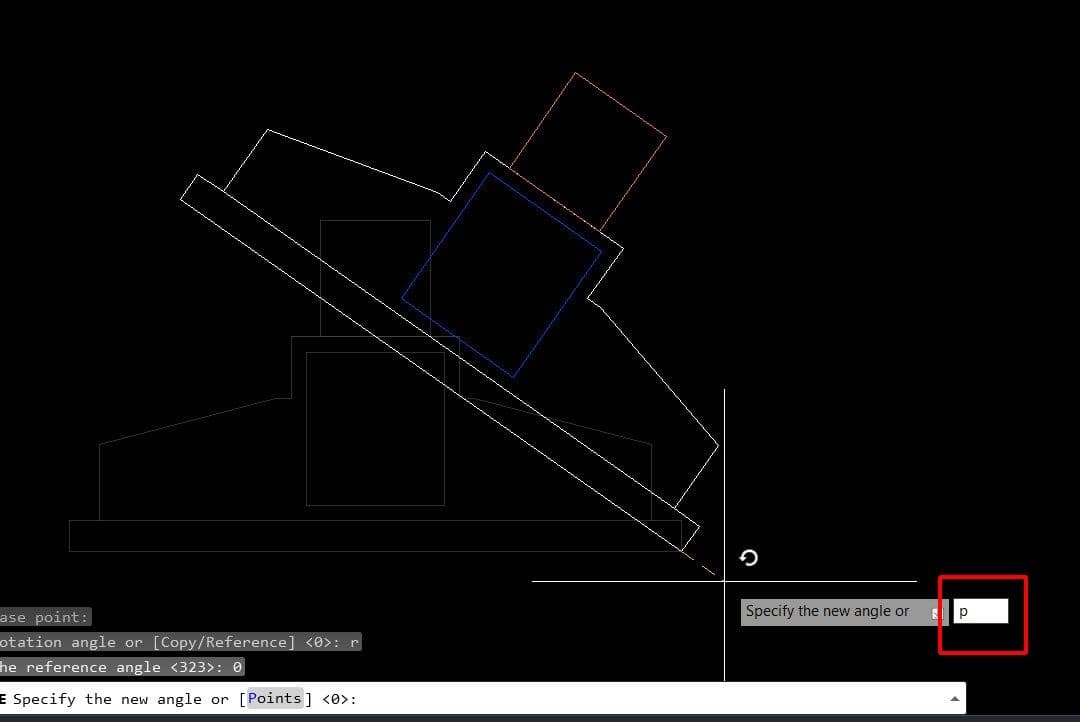

Bước 3: Chọn góc xoay bằng 0 Tại dấu nhắc lệnh Specify the new angle or [Points] <0> click lại vào điểm gốc và nhập P (point) => nhấn phím Space. Nhập lệnh Point

Xem thêm: Cách tạo layer trong CAD

Bước 4: Chọn hướng xoay trên đối tượng A

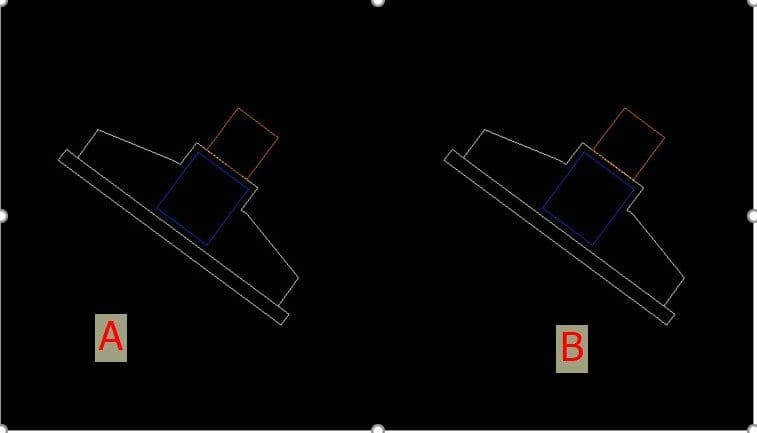

Click chọn điểm gốc ban đầu và điểm cuối trên đối tượng A ( Lưu ý: Hướng của đối tượng B sẽ xoay theo điểm gốc bạn chọn trên đối tượng A) Chọn hướng xoay trên đối tượng A (đối tượng mẫu)  Sau khi click chọn điểm trên đối tượng A bạn sẽ thấy kết quả của đối tượng B xoay theo hướng đối tượng A như hình. Kết quả

Tạo một bản sao của đối tượng được xoay

•  Nhập lệnh RO (Rotate) => ấn phím Space hoặc enter.

Thực hiện thao tác giống như các dạng bên trên

•  Chọn đối tượng cần xoay => ấn phím Space.
•  Chọn điểm gốc trên đối tượng và nhập C (Copy) => ấn phím Space.
Nhập lệnh C (Copy)
•  Nhập góc cần xoay hoặc xoay đối tượng bằng cách kéo chuột => ấn phím Space và xem kết quả.
kết quả
