Các trường hợp thường dùng lệnh Scale trong Cad
Dưới đây là các trường hợp thường dùng lệnh Scale trong Cad. Có các mức độ lần lượt từ cơ bản đến nâng cao.1.Cách dùng lệnh Scale cơ bản trong Cad
Bước 1: Nhập lệnh tắt " SC " (Scale) trên bàn phím và nhấn nút Enter hoặc nút Space. Bước 2: Chọn đối tượng muốn Scale và nhấn phím Space Bước 3: Click chuột chọn điểm gốc trên đối tượng muốn Scale Bước 4: Nhập tỷ lệ bạn muốn thực hiện và nhấn phím Space.Xem thêm: Sử dụng lệnh di chuyển trong AutoCAD2.Sử dụng lệnh Scale với tham số Reference
Bước 1: Nhập lệnh SC (Scale) trên bàn phím và nhấn nút Enter hoặc nút Space. Bước 2: Chọn đối tượng muốn Scale và nhấn phím Space. Bước 3:Click chuột chọn điểm gốc trên đối tượng muốn Scale Bước 4: Nhập “R” để chọn tham số Reference và nhấn phím Space. Bước 5: Tại dòng lệnh “ Specify reference length” nhập giá trị tham chiếu dọc theo trục X và nhấn phím Space Bước 6: Tại dòng lệnh “ Specify new length or " nhập giá trị mới mà bạn muốn và nhấn phím SpaceXem thêm: Sử dụng lệnh Trim trong AutoCAD3. Sử dụng lệnh Scale đối với Blocks

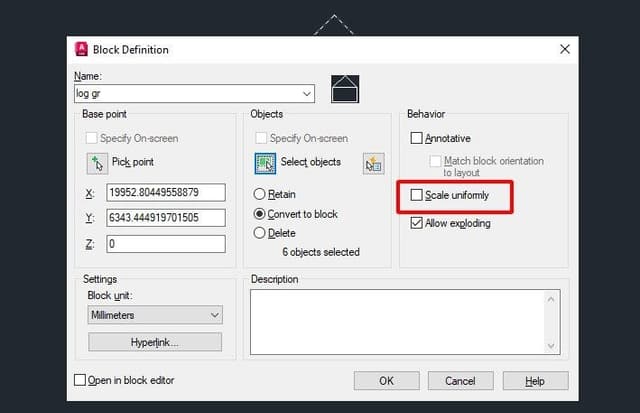

Để có thể sử dụng lệnh Scale bạn phải bỏ hộp chọn “Scale Uniformly” trong quá trình tạo 1 Blocks.Bước 1: Nhập lệnh “I” trên bàn phím và nhấn nút Space hoặc Enter. Bước 2: Chọn Blocks mà bạn muốn và nhập các giá trị theo bạn. Bước 3: Click chuột vào vị trí mà bạn muốn chèn và nhấn “Esc” để kết thúc lệnh.
4. Sử dụng lệnh Scale đối với Xref và hình ảnh Bước 1: Nhập lệnh ATTACH và nhấn Space

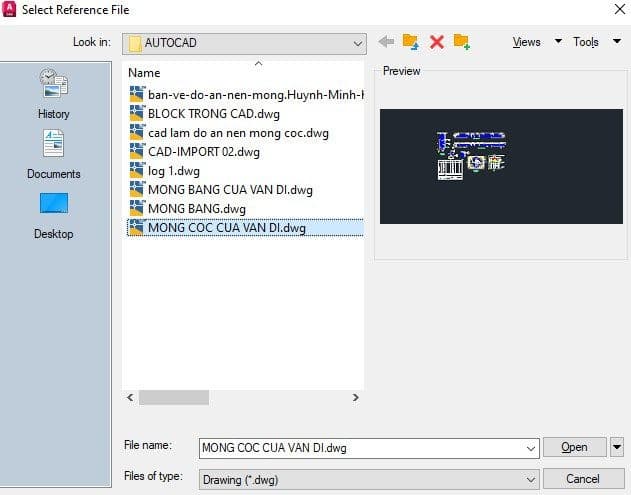

Bước 2: Chọn file bản vẽ của bạn và nhấn OK

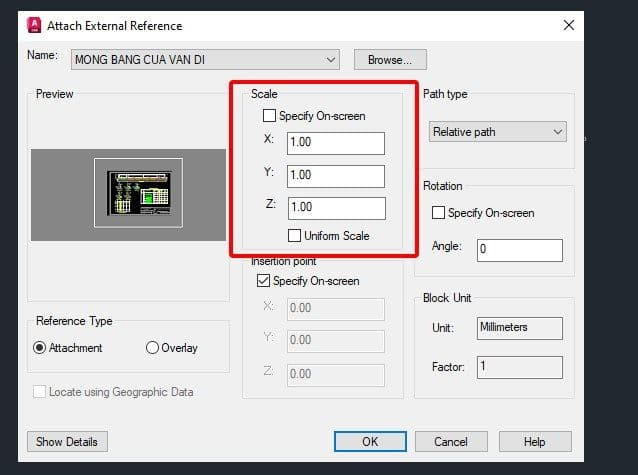

Bước 3: Nhập các giá trị tỉ lệ mà bạn muốn và nhấn OK
Lưu ý: Nhấn tổ hợp phím Ctrl+1 nếu như bạn muốn thay đổi tỉ lệ sau khi đã chèn bản vẽ .
5. Sử dụng lệnh Scale cho Hatch Bước 1: Nhập lệnh H (hatch) trên bàn phím và nhấn nút Enter hoặc Space. Bước 2: Click chuột vào vị trí cần Hatch Bước 3: Nhập giá trị muốn thay đổi vào ô Scale và nhấn OK.
Xem thêm: Sử dụng lệnh Hatch trong AutoCAD Trên đây là những trường hợp sử dụng lệnh Scale trong CAD mà Kkhouse giới thiệu đến bạn. Mong rằng có nó hữu ích cho bạn trong quá trình học tập và làm việc. Các bạn hãy áp dụng những trường Scale mà Kkhouse giới thiệu vào việc triển khai và hình thành bản vẽ trên AutoCAD. Chắc chắn các bạn sẽ hoàn thành công việc một cách nhanh chóng và chính xác. Các bạn hãy thêm dõi thêm nhiều kiến thức hay nữa nhé! Chúc các bạn thành công!
