Sau đây kkhouse sẽ hướng dẫn các bạn in bản vẽ cad và cách in bản vẽ autocad ra giấy a4, a3.

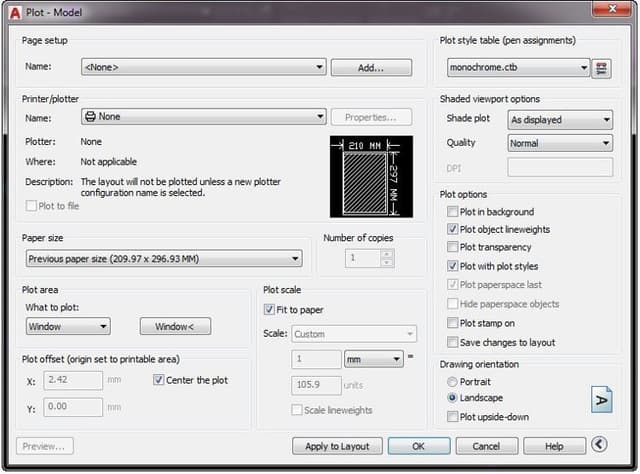

Bước 1 : Ấn tổ hợp lệnh Ctrl + P gọi bảng in bản vẽ cad xuất hiệnBước 2 :

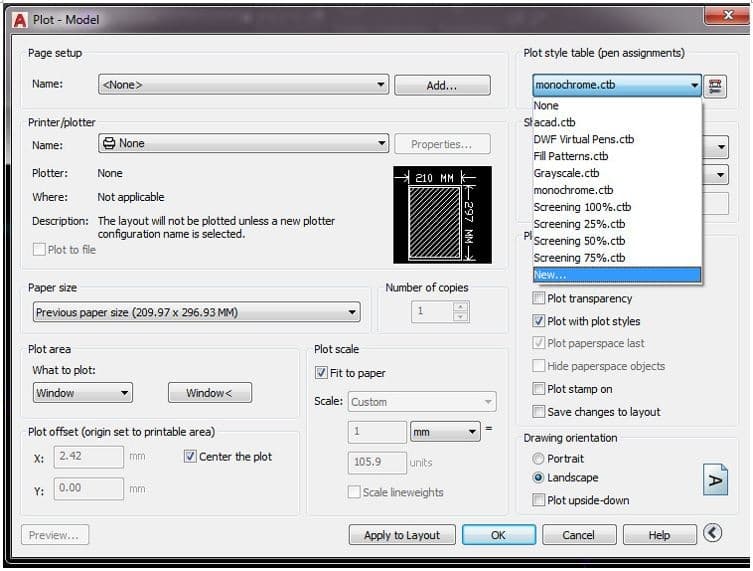

Tại Plot style table chọn New để chọn nét in trong cad mới

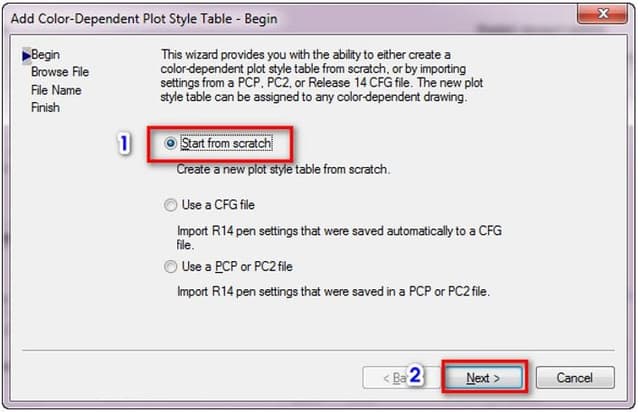

Chọn 1-Start from scratch, 2- Next

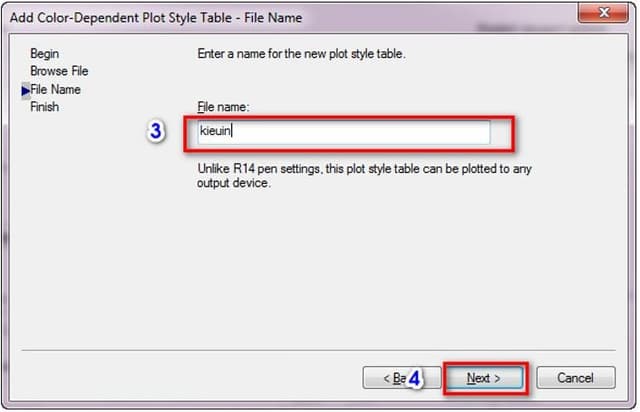

Chọn 3 - Gõ tên kiểu in, 3 - Next

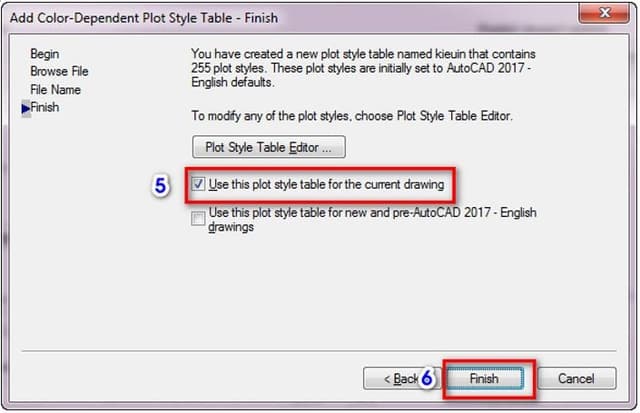

Chọn 5, 6 – Finish (các bạn đang xem bài hướng dẫn cách in autocad)
Bước 3 : Cài chi tiết nét in bản vẽ cad

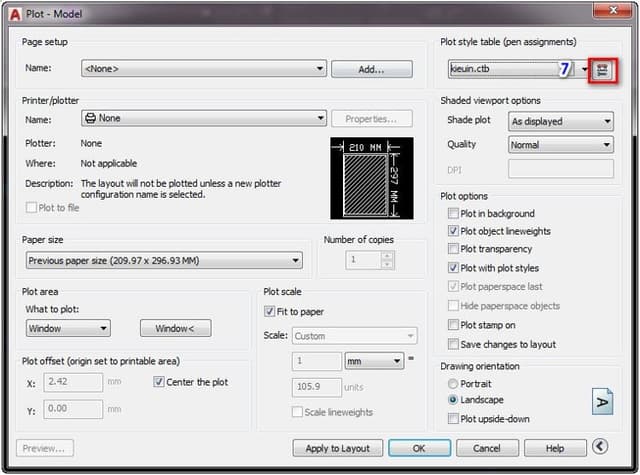

Chọn 7

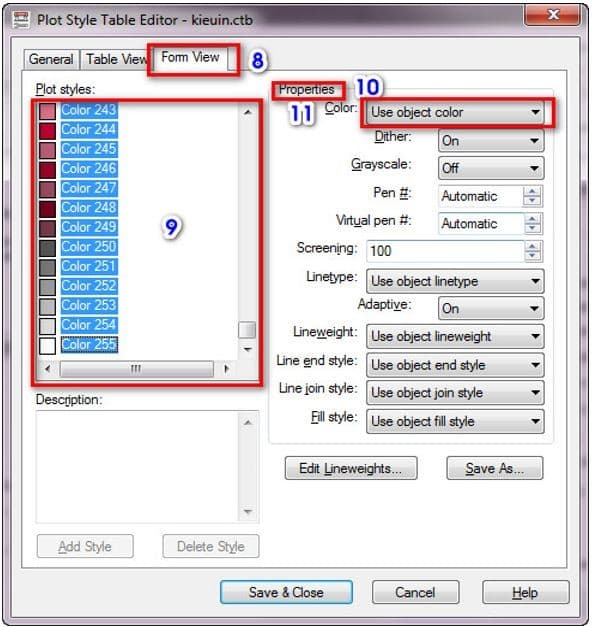

Cửa sổ Plot style table editor xuất hiện, chọn 8 – Form view , tại mục 9 – Plot styles giữ phím shift chọn color 1 rồi đưa chuột vo thanh tab ko xuống dưới kích chọn color 255 để chọn tất cả màu in.
Tại mục 10 – Properties chọn tiếp mục 11 - Color

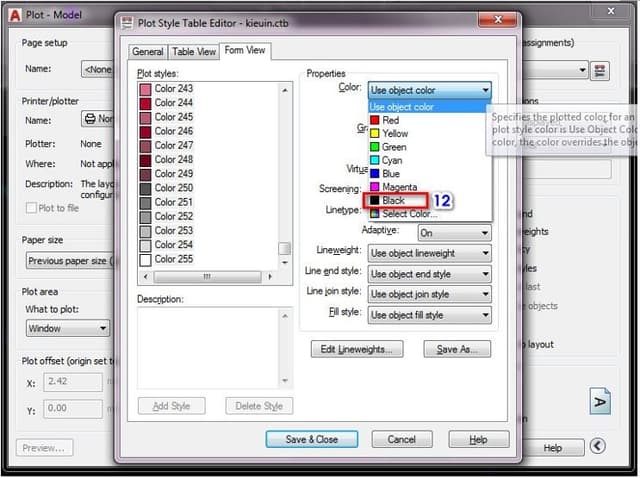

Chọn 12- Black để in ra tất cả nét màu đen trắng, nếu muốn chọn in màu trong cad thì ta chọn màu

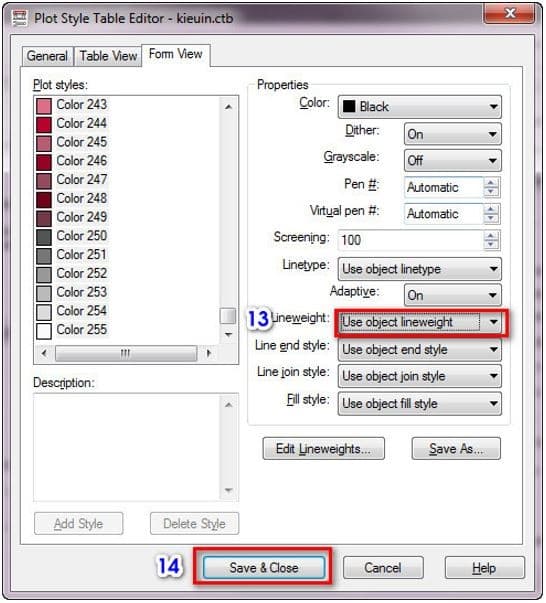

Chọn mục 13- Lineweight để chọn chiều dày nét in, nếu muốn chọn màu nào để nét in khác nhau thì ta kích chọn lại mục số 9 rồi chọn màu vào lineweight tương ứng, những mục khác để mặc định .
Chọn 14 – Save & close
Bước 4 : Chọn đặt khổ giấy

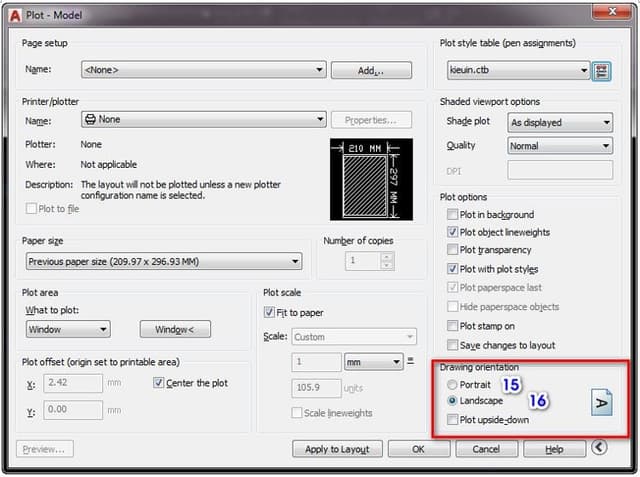

Mục 15 – Khổ giấy đứng, mục 16 - khổ giấy ngang

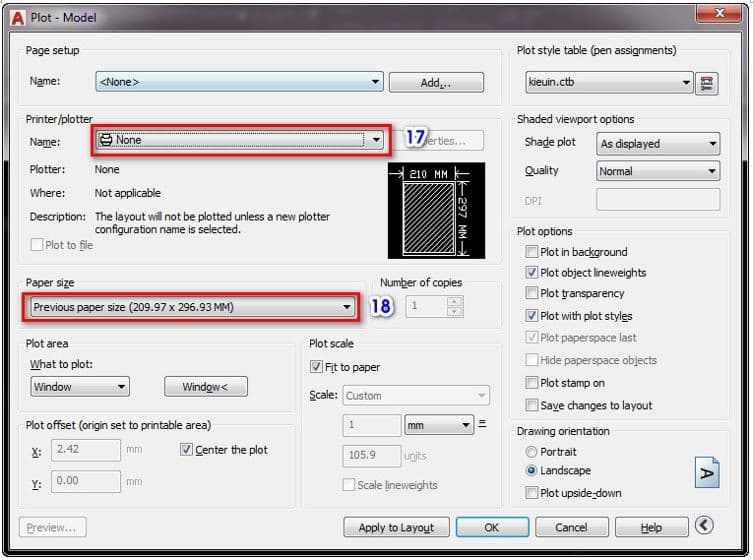

Mục 17 – chọn máy in tương ứng với cài đặt của bạn, mục 18 – chọn khổ giấy mà bạn muốn in (đây là cách in bản vẽ autocad ra giấy a3)
Bước 5 : Plot area: Vùng in bản vẽ cad.

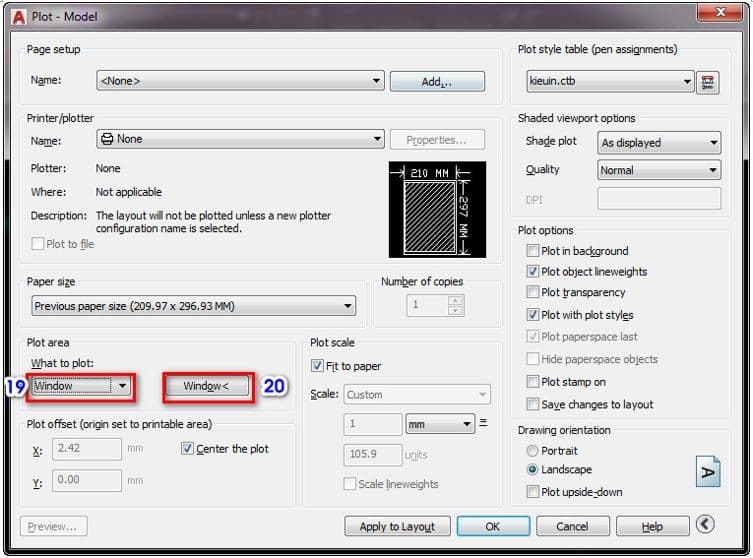

Chọn 19 - Window, 20 - Click chuột chọn điểm đầu và quét chọn điểm cuối bản vẽ cần in

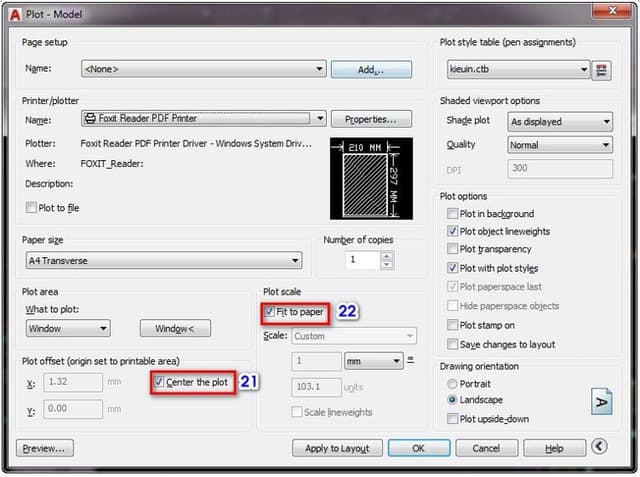

Bảng plot model hiện ra chọn 21 – để bản vẽ nằm giữa khung giấy, chọn 22 – để tỷ lệ bản vẽ đúng theo mình chọn .
