Cách xuất file sketchup sang 3ds max và quản lý file nhẹ.

Cách xuất file sketchup sang 3ds max và quản lý file nhẹ

Phần 1 : Xuất Sketchup sang 3dsmax  :

1. Chọn từng đối tượng cần xuất sang 3dsmax :

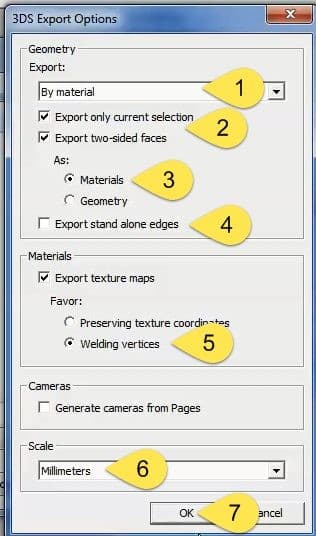

Geometry : Export: Chọn by material (1) Tích vào : + export only current selection (2) + Export two sided faces (2) Chọn as material  (3) Tắt export stand alone edges Không xuất những cạnh đứng riêng lẽ (4) Material : + Chọn export texture maps: xuất ảnh vật liệu từ Su sang 3d max (5) Mục favor : +  Preserving texture coordinates : giữ lại tỉ lệ ảnh vật liệu ( bề  mặt cong ) + Welding Vertices : hàn đỉnh, nhằm giữ lại sự mượt mà của bề mặt cong khi xuất từ Su sang Max. (5) Unit : Chọn đơn vị mm (6) Lưu ý : Khi xuất ra file *.3ds à chọn file đó open with 3dsmax à save lại thành đuôi *.max -> merge vào file đang làm việc .

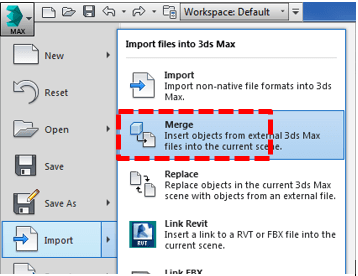

• Hướng dẫn sử dụng 3dsmax : Mở 3dsmax lên > Chọn File > Import > Merge

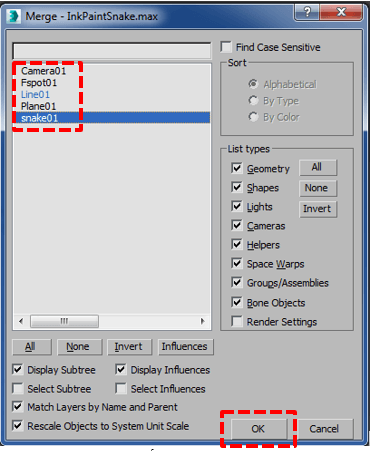

• Chọn đến chỗ chứa file 3d > Hiện bảng lựa chọn đối tượng :

• Lưu ý : Khi load vào đối với các file bị trùng tên tránh tình trạng mất file hoặc bị đè , ta chọn :

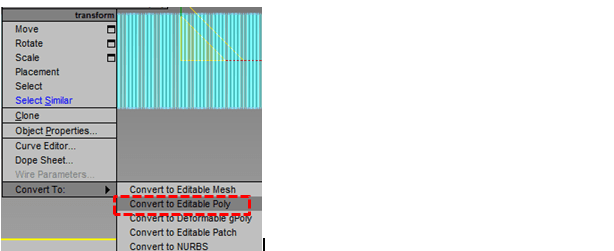

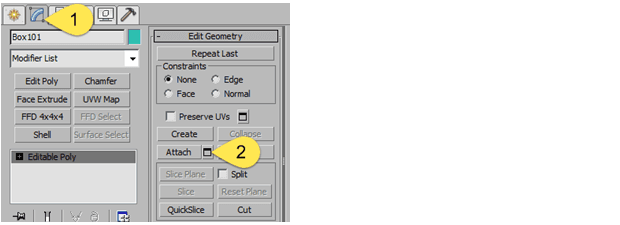

Phần  2 : Quản lý file nhẹ khi xuất file sketchup sang 3ds max Khi vẽ ở sketchup các đối tượng thường được Make Component. Ví dụ 1 dàn lam che nắng bao gồm 100 thanh gỗ được vẽ bên Sketchup. Bên Sketchup sẽ tạo thành 100 đối tượng khi xuất qua 3dsmax . Cho nên muốn file trở nên nhẹ thì ta phải gom 100 đối tượng thành 1 đối tượng đó là Lam. Cách gom 100 đối tượng thành 1 đối tượng : Bước 1 : vẽ khối Box (kt 40x40 x1000) chọn move > copy thành 100 thanh> sau đó Chọn 1 Lam và nhấp phải chọn Select Similar ( Lựa chọn những đối tượng giống nhau) Bước 2 : Chọn ATL + Q để cô lập riêng đối tượng cần xử lý. Cách này để tách hẳn ra khi có nhiều đối tượng trong công trình. Bước 3 :  Chọn tất cả các Lam > nhấp phải chọn Edit poly Bước 4 : Chọn 1 thanh> chọn modifier (1) > chọn ô Vuông nhỏ sau chữ Attach (2) Bước 5 : Chọn tất cả tên trong thư mục > Attach > đối tượng 100 Lam đã gom thành 1 lam Các đối tượng giống nhau khác như tường , lan can… đều Attach lại cho nhẹ file. Xem thêm: Vẽ vách kính căn bản (Phòng vệ sinh) trong 3ds max. Xem thêm: Tổng hợp giáo trình 3Ds Max.
