Cách load nét in trong cad là 1 trường hợp điển hình mà bạn hay mắc phải. Trong trường hợp bạn có các đối tác sử dụng cad , họ gửi cho bạn 1 bản vẽ trong đó kèm nét in . Chúng ta cần nắm để quản lý nét in ấn cho đúng chuẩn công ty. Việc đầu tiên bạn chép nét in vào trong thư mục :

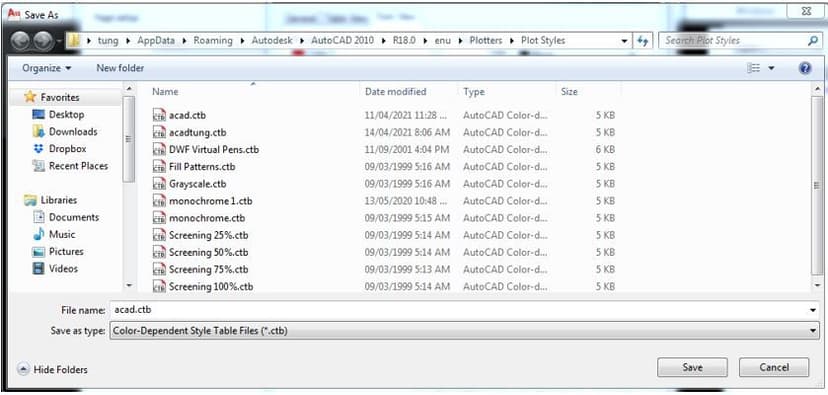

C:\Users\tung(ten cua ban)\AppData\Roaming\Autodesk\AutoCAD 2010\R18.0\enu\Plotters\Plot Styles load-net-in-trong-cad_1

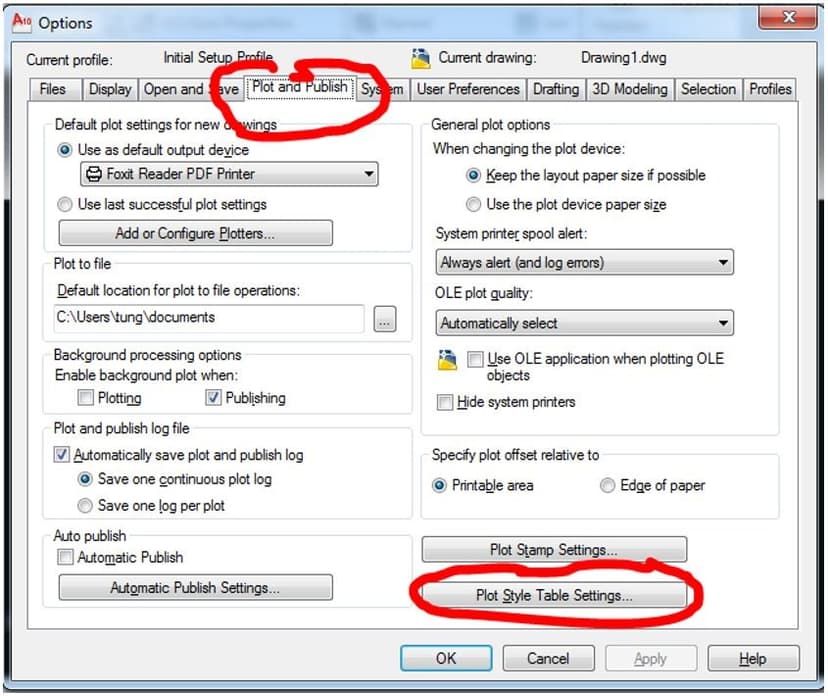

2. Hướng dẫn load nét in trong in ấn : Bước 1: - Bạn Mở Cad lên Gõ Op (Option) : lúc đó sẽ xuất hiện khung Options chọn tag Plot and Publist. ấn chọn Plot Style Table Settings load-net-in-trong-cad_2

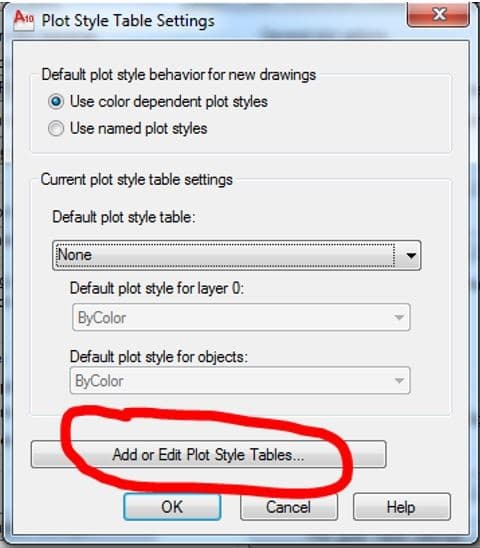

- Trong khung Plot Style Table Settings ta chọn vào mục Add Edit Plot Style Tables load-net-in-trong-cad_3

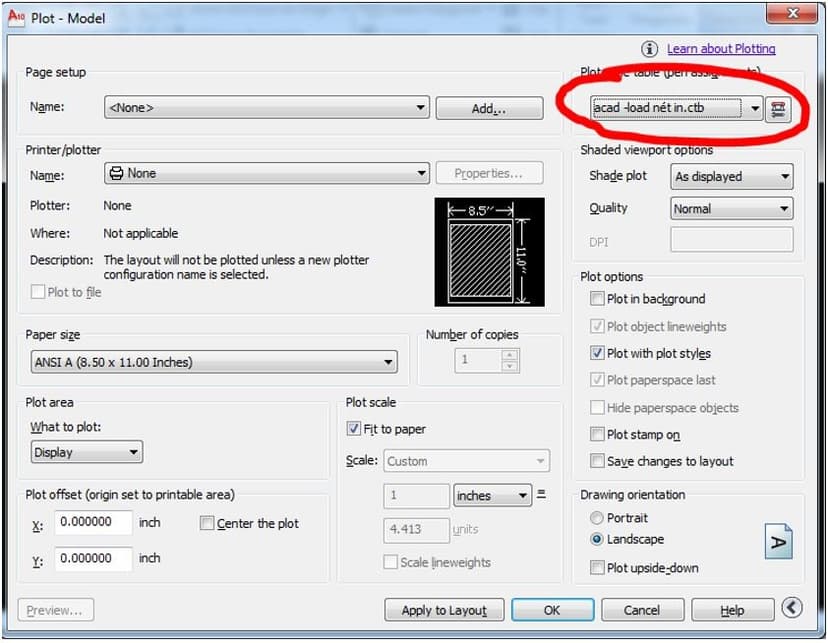

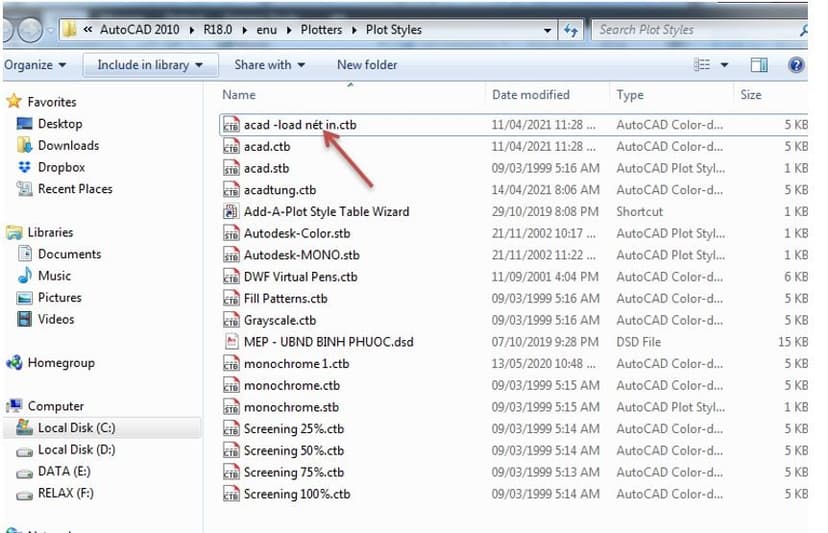

- Thư mục chứa các nét in sẽ hiện ra chưa file Plot, copy Plot mà bạn có nhận bên đối tác past vào đây load-net-in-trong-cad_4 - Tắt các thư mục à trở về Cad và ấn Ctrl + P để in ở phần Plot style table xổ nó xuống và chọn Plot bạn vừa bỏ vào, nếu không thấy, bạn nên tắt đi và Ctrl + P lại lần nữa. load-net-in-trong-cad_5
