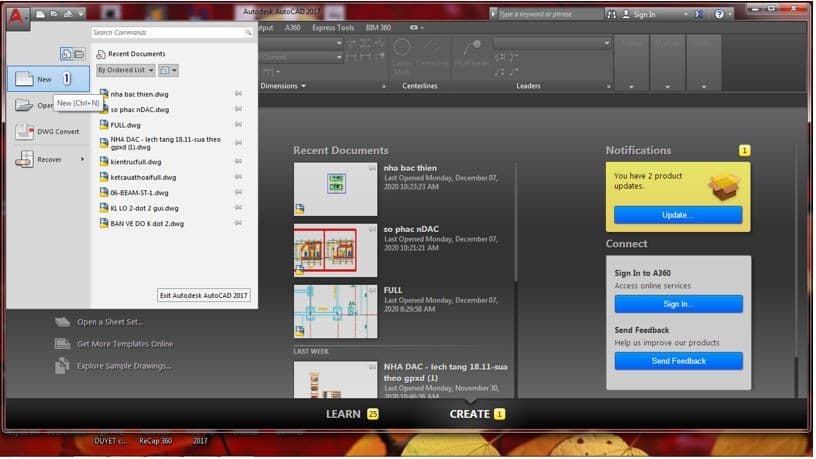

- Chọn 1- New để chọn bản vẽ mới đúng tỷ lệ 1:1

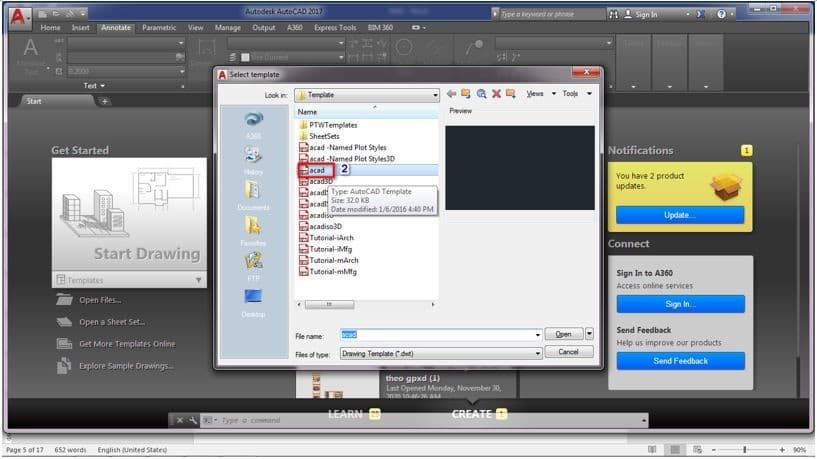

- Chọn 2- Templete Acad
- Vẽ một hình chữ nhật có kích thước 2x3 bên khung nhìn model
- Chọn khung nhìn layout1
- Xóa view có sẵn
- Ấn lệnh MV để tạo view nhìn mới , quét chọn điểm đầu và cuối để tạo lệnh MV

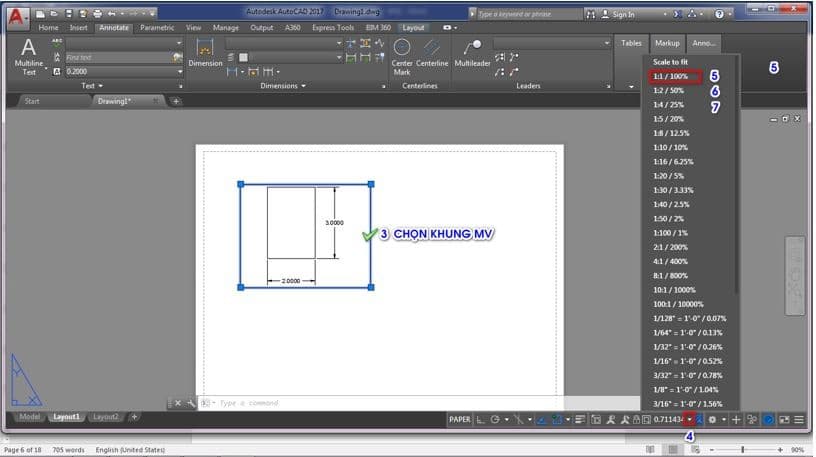

- Tick 3- chọn khung MV, chọn 4 – ô tam giác dưới hình, bảng sổ xuống chọn 5,6,7 - tỷ lệ bạn vẽ theo liệt kê 1/100,1/50,1/25

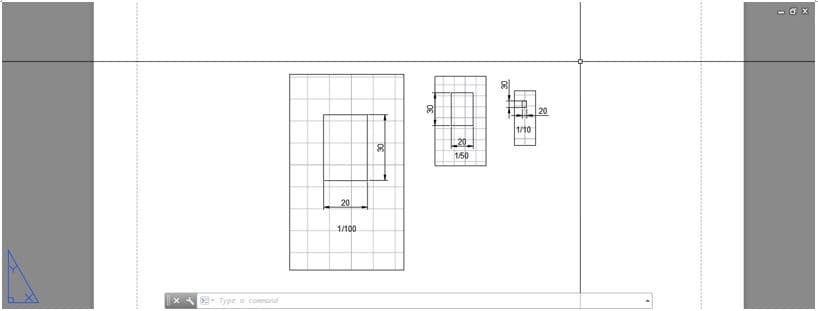

- Chọn tỷ lệ bản vẽ tương ứng trong layout

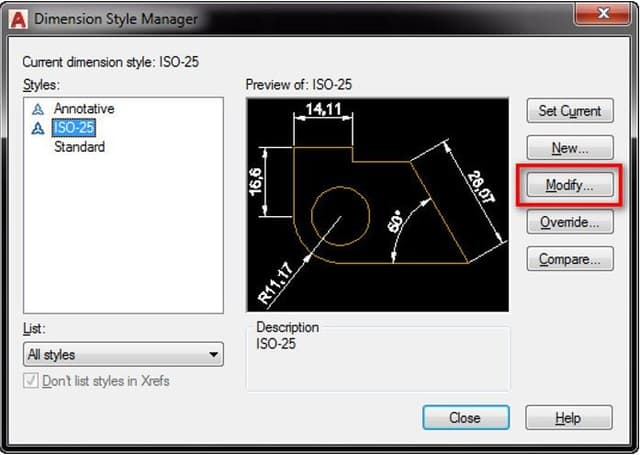

- Để chiều cao dim bằng nhau trong mọi tỷ lệ chọn như sau: vào không gian model ấn lệnh DST vào modify

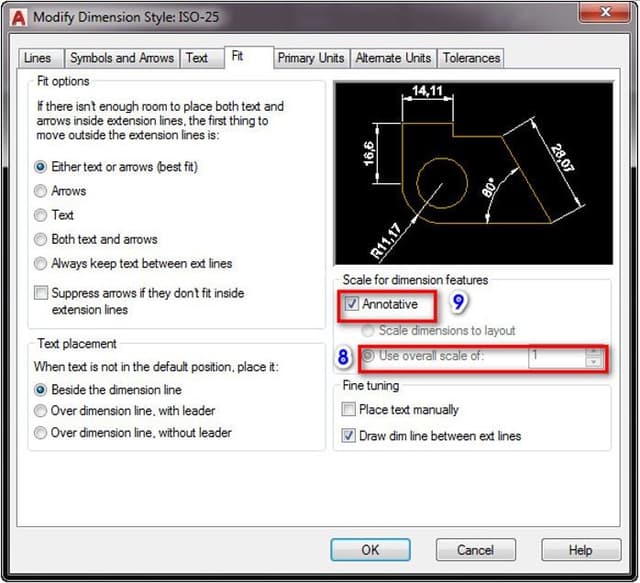

- Chọn 8 – use overall sale bằng 1 , chọn 9 -Annonative
Cảm ơn các bạn đã xem bài cách chỉnh tỉ lệ bản vẽ trong autocad.
