Hướng dẫn vẽ móng băng trong Revit

HƯỚNG DẪN VẼ MÓNG BĂNG TRONG REVIT

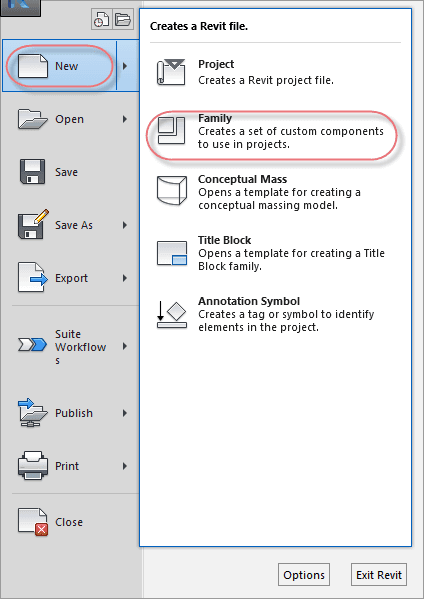

Bước 1:  Chọn New -> Family.

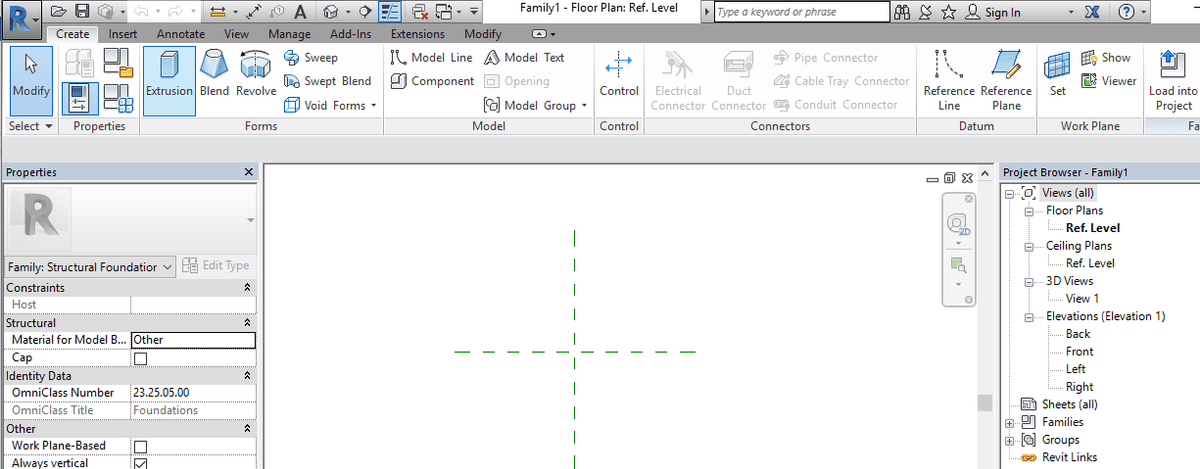

• Chọn Metric Structure Foundation      -> Open -> Xuất hiện cửa sổ làm việc.


Bước 2: Vẽ Referece trong Family.

• Chọn mặt bằng để làm việc
• Vẽ các Referece Plane bằng chiều dài móng .


Bước 3: Vẽ đài móng dưới.

• Chọn Create -> Extrusion        .
• Sử dụng các biên dạng để vẽ.

• Vẽ đường bao của móng.

• Khóa các đường thẳng lại.

• Finish


Bước 4: Tạo tham số chiều dài cho kích thước móng.

• Chọn Aligned Dimension (đo kích thước móng)

• Sau khi dim xong kích thước -> nhấn EQ để phân đều kích thước trục.

• Dim kích thước tương tự cho cạnh còn lại.

• Chọn Family Types
       .
• Tại Dimensions
+ Length: ghi kích thước chiều dài móng. + Width: Ghi kích thước chiều rộng móng. -> ok.   - Gán tham số kích thước móng. + Chọn kích thước cần gán tham số.
• Chọn
+ Tiếp tục với các cạnh còn lại.

Bước 5:  Làm việc trên mặt đứng.

• Chọn

• Vẽ các Referece Plane cho mặt đứng.

• Kéo bệ móng dưới về đúng vị trí.

• Khóa đối tượng vừa kéo.


Bước 6: Vẽ bê tông lót móng.

• Vẽ tương tự như bệ móng dưới.
• Chọn ( làm việc trên mặt bằng).
• Chọn Create -> Extrusion -> vẽ hình dạng mặt bằng bê tông lót móng.

• Tạo thêm tham số cho kích thước bê tông lót.
+ chọn Family Types -> New Parameter.
• Đặt tên tham số.

• Các tham số còn lại giữ nguyên.
-> ok.
• Tại bảng Family Types -> trong Dimensions ->
-> ok. - Dim kích thước cần gán tham số.
• Chọn kích thước vừa Dim ->
-> ok
• Chọn         (làm việc trên mặt đứng).
+ Kéo lớp bê tông lót về đúng vị trí. + khóa đối tượng vừa kéo vào trục.

Bước 7: Vẽ đài móng lớp trên.

• Tương tự như vẽ đài móng dưới và bê tông lót chỉ khác lúc chọn hình khối vẽ.
• Chọn ( làm việc trên mặt bằng).
• Chọn Create -> Blend -> vẽ hình dạng mặt bằng bê tông lót móng.
-> Edit Top  -> Vẽ hình dạng đỉnh góc vát. -> Finish .
• Chọn (làm việc trên mặt đứng).

• Kéo đài móng trên về đúng vị trí.

• Khóa đối tượng đài móng trên lại.

• Sau khi vẽ xong tất cả các bước ta được kết quả 3D như hình vẽ.
• Join bệ móng dưới và bệ móng trên lại với nhau.
