Hướng dẫn cách triển khai mặt bằng cọc trong Revit

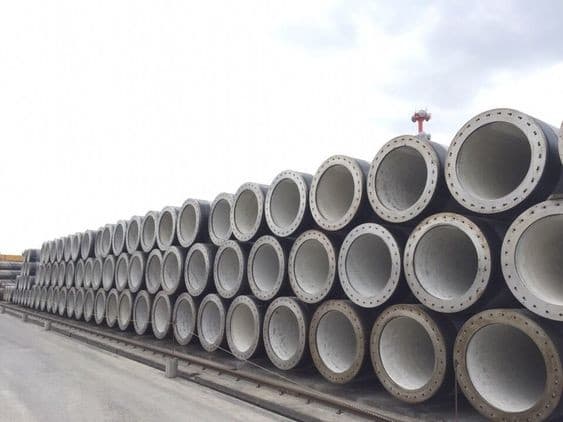

1/ Khái niệm về mặt bằng cọc

2/ Hướng dẫn triển khai mặt bằng cọc trong Revit Để dễ dàng cho việc quản lý và dàn Layout sau này, đến giai đoạn triển khai mặt bằng kết cấu chúng ta sẽ tạo thêm một mục chính là đặt tên là “ Triển khai hồ sơ kết cấu”.

Thao tác tạo một thư mục chính mới Bước 1: Nhân bản mặt bằng tầng hầm để bước đầu triển khai mặt bằng cọc. Mở mặt bằng tầng hầm > Nhấp chuột phải > Chọn Duplicate View > Duplicate with Detailing > Đổi tên mặt bằng vừa nhân bản > Chuyển đến thư mục “Triển khai hồ sơ kết cấu”.

Nhân bản mặt bằng tầng hầm Bước 2: Chỉnh tỉ lệ và chế độ hiển thị của mặt bằng cọc Detail Level: Fine Visual Style: Hidden Line

Điều chỉnh tỉ lệ và chế độ hiển thị Bước 3: Chọn View Template View > View Templates > Apply Template Properties to Current View > Chọn mặt bằng định vị cọc.

Add View Template cho mặt bằng Bước 4: Vào View Range chỉnh top - cut plane - bottom Sau khi Add Template vào thì chúng ta thấy cọc đang không hiển thị trên mặt bằng và chỉ có móng. Để hiển thị cọc trên mặt bằng và không hiển thị móng lên thì chúng ta phải vào View Range để điều chỉnh. Giải thích về View Range: View Range là chức năng dùng để điều chỉnh mặt cắt và giới hạn nhìn thấy của mặt bằng. Nhờ View Range chúng ta có thể hiển thị chính xác đối tượng trên mặt bằng đúng với yêu cầu.

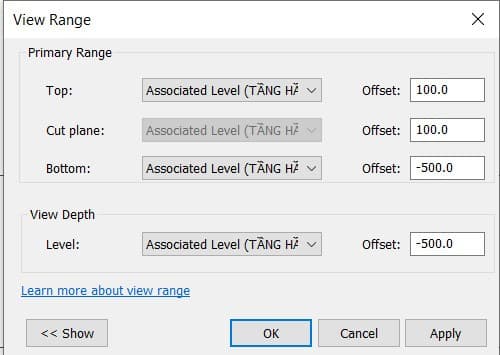

Bảng thông tin View Range Trong đó: Top: Là giới hạn nhìn thấy bên trên của mặt cắt Cut plane: Là mặt phẳng cắt Bottom: Là giới hạn nhìn thấy bên dưới của mặt cắt View Depth: Là thể hiện độ sâu của khung nhìn, thông thường thì giá trị Offset của View Depth sẽ bằng với Bottom. Cách để hiển thị cọc bằng View Range:  Khung Properties > View Range > Edit > Hạ top - cut plane - bottom xuống cao độ của cọc.

Điều chỉnh top - cut plane - bottom Bước 5: Đánh số thứ tự cọc Để đánh số thứ tự cọc các bạn thực hiện theo trình tự như sau:

• Mark cọc: Video sẽ hướng dẫn Mark một số cọc

Thao tác Mark cọc

• Insert > Load family > English > US Metric > Annotation > Structural > M-Structural Foundation Tag

Thêm Tag số thứ tự cọc vào mô hình

• Annotate > Tag by category > Chọn Free End + Bỏ leader > chọn cọc.

Nếu Tag cọc không hiện lên và hiện bảng vàng lỗi các bạn hãy vào Visibility / Graphics để bật Tag cọc lên.

Tag cọc

• Chọn tag > Edit Family > Edit Label > Chọn Mark > Load vào dự án.

Chuyển đổi thông tin thể hiện để hiển thị Mark cọc

• Đánh hết: Mark toàn bộ cọc > Quét chọn > Filter > Chọn structural foundation

 Annotate > Tag all > Chọn structural foundation tag.

Thao tác đánh số thứ tự toàn bộ cọc trên mặt bằng

• Dời STT cọc: chọn 1 tag > chuột phải chọn Select All Instance > Visible in view > Sử dụng phím điều hướng để dời trong phạm vi nhỏ.

Dời số thứ tự cọc cục bộ Bước 6: Dim định vị cọc Dùng lệnh “DI” Dim từ tim trục đến tim cọc theo 2 phương.

Dim định vị cọc Bước 7: Vẽ ranh đất

• Dùng lênh “DL” vẽ hình chữ nhật để xác định vị trí ranh đất.
• Chọn 1 biên > select all instance > visible in view > Override graphic in view > by element (chọn bề dày 8) > Lệnh TL để làm dày nét ranh đất lên.

Như vậy, KKHOUSE đã hướng dẫn chi tiết cách triển khai mặt bằng cọc. Để một hồ sơ kết cấu được chính xác và hỗ trợ tối đa cho việc thi công thì giai đoạn triển khai các mặt bằng đặc biệt quan trọng. Hãy theo dõi KKHOUSE để cập nhật các bài với mới nhé. Chúc các bạn thành công!
