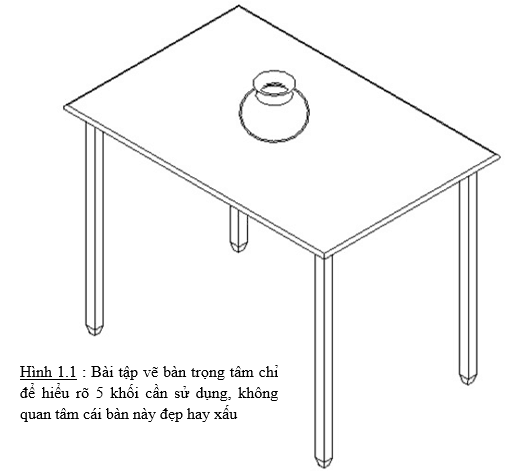

Bài tập thực hành vẽ bàn đơn giản với các công cụ Model-in place :

1> Mở 1 Family mới > Lick vào biểu tượng revit góc trái trên cùng > Chọn new > Family > Hình 1.1 Capture

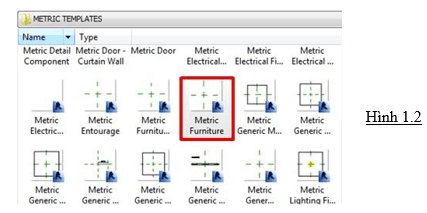

2> Chọn Metric Furniture (Thư viện này dùng để vẽ các vật dụng nội thất cần lắp đặt có thể di chuyển được như bàn ghế..) à Hình 1.2 Capture

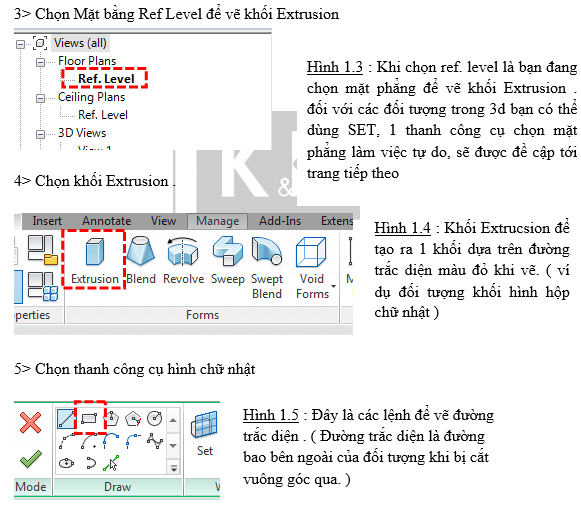

KHỐI EXTRUSION

Capture

6> Vẽ hình chữ nhật với kích thước rộng 800 và dài 1200 Capture

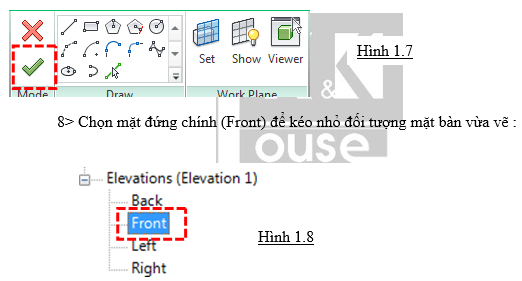

7> Chọn finish kết thúc lệnh. Capture

9> Kéo dấu tam giác nhỏ để chỉnh kích thước. Capture

10> Chọn mặt bàn sẽ xuất hiện Depth là bề dày mặt bàn. Chỉnh 20 Capture

12> Chọn khối Extrusion để vẽ 4 chân bàn hình hộp chữ nhật Capture

14> Di chuyển về phía trên, góc trái của mặt bàn vẽ hình vuông 40x40 Capture

15> Quét chọn hình vuông màu đỏ vừa vẽ Capture

16> Chọn lệnh Mirror đối xứng qua 1 trục tự vẽ : Capture

Hình 1.16 : có 2 loại mirror . Loại có hình mũi tên là kích chuột sẵn vào đường đối xứng có sẵn, loại 2 có cây bút là loại vẽ thêm 1 đường mặt phẳng đối xứng. Capture

18> Tiếp tục quét 2 hình vuông màu đỏ là tương tự đối xứng qua trục ngang của bàn : Capture

19> Chọn Finish để kết thúc lệnh : Capture

21> Kéo hình tam giác nhỏ để phía trên của 4 chân bàn chạm vào mặt đáy của mặt bàn. Capture

22> Kéo tam giác phía dưới để chỉnh khoản cách 4 chân dưới cách mặt đất (ref plan ) là tầm 30. Capture

23> Chọn chế độ 3D để vẽ phía dưới mũi chân bàn để chạm đất Capture

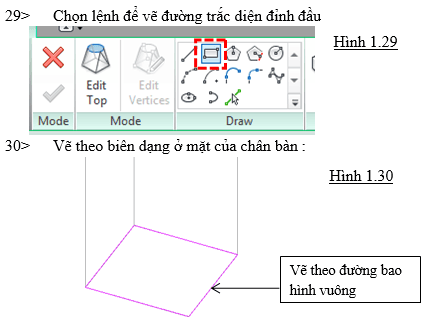

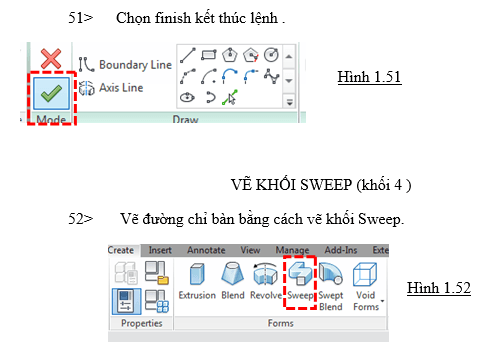

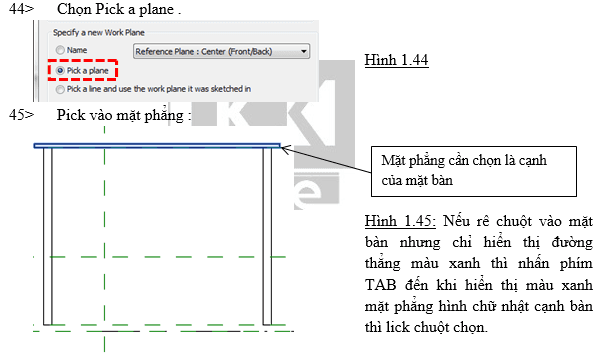

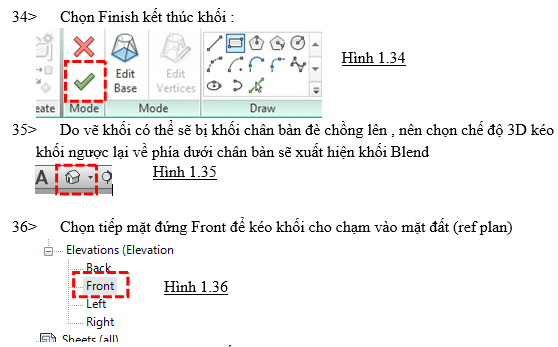

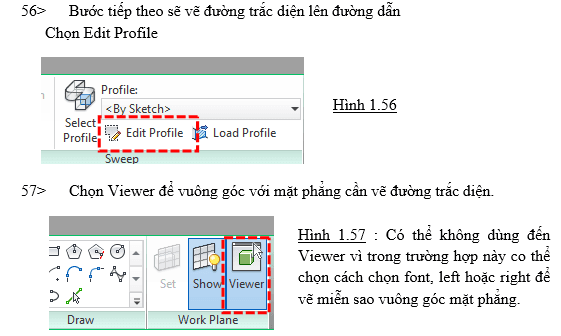

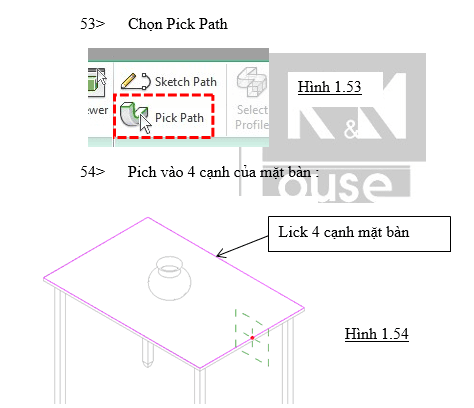

KHỐI BLEND (KHỐI NÓN CỤT) 24> Ở chế độ 3d của bàn ta chọn phím Shift + nhấn vào con lăn chuột để xoay bàn Về hướng Botton : Capture 25> Ra lệnh SET để chọn măt phẳng cần vẽ khối Blend : Capture Capture 27> Chọn pick vào mặt phẳng dưới chân bàn để vẽ khối Blend ( mũi chân bàn) Capture 28> Chọn khối Blend Capture Capture 31> Sau khi vẽ xong đường biên dạng của đế chân ta chọn chỉnh sửa biên dạng ở đỉnh bằng cách nhấp vào Edit Top. Capture tạo family trong revit structure Capture Capture Capture
