Trong quá trình dựng hình, đôi khi người dùng gặp những trường hợp như viền của vật liệu trong model hiển thị không được mềm mịn, xuất hiện răng cưa (Hình a). Hoặc trên những mặt cong có xuất hiện những đường thẳng trên mặt cong (Hình b) dù không ảnh hưởng tới chất lượng ảnh sau khi render, nhưng sẽ gây khó chịu cho người dùng. Bằng cách khử răng cưa và làm mịn nét trong Sketchup sẽ xử lý được vấn đề này. khu-rang-cua-trong-sketchup_1

1. Cách xử lý vật liệu bị răng cưa.

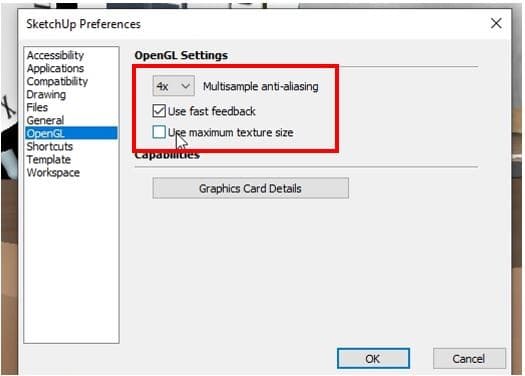

Window/Preferences/OpenGL

Multisample anti-alasing: chỉnh về 4x hoặc 2x (tùy cấu hình máy). Máy cấu hình thấp nên để 2x.

Đã xử lý xong việc model có vật liệu bị răng cưa ở phần viền.

CHÚ Ý: Nếu chúng ta để ở “0x” thì giao diện của model hơi có răng cưa, tuy nhiên, việc xử lý model và mở file sẽ tiết kiệm được khá nhiều thời gian.

2. Cách làm mịn nét trong Sketchup.

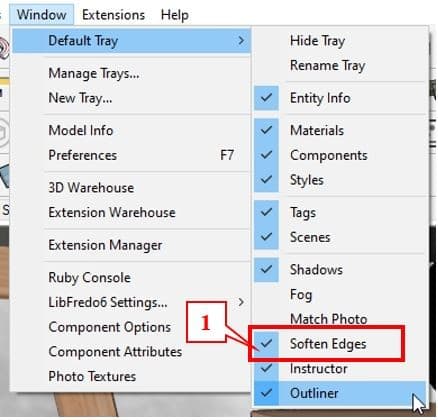

Window/Default Tray/Soften Edges. khu-rang-cua-trong-sketchup_4

(1) Cách bật công cụ Soften Edges.

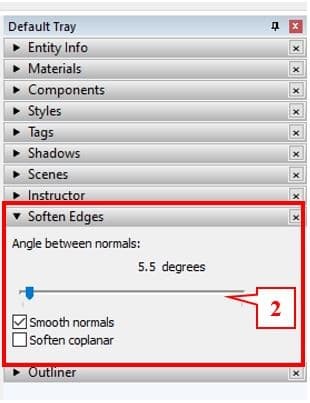

(2) Bảng hiệu chỉnh trên ở “Default tray”. Càng tăng thông số lên thì nét càng mịn, tuy nhiên không nên tăng quá cao các nét của model sẽ bị nhòa đi. Có thể tác động đến những đối tượng riêng lẻ muốn làm mịn nét.

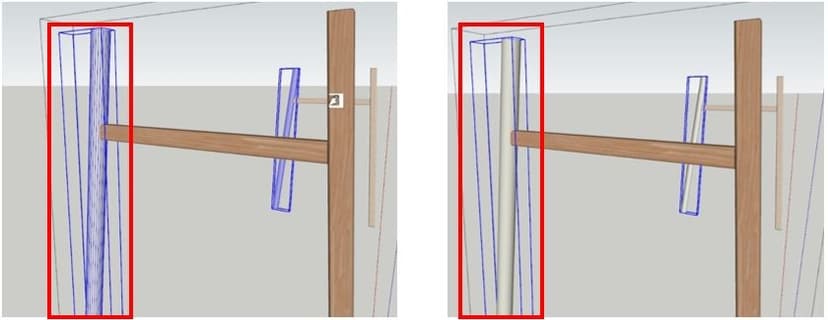

Trước – Sau khi chỉnh độ mịn của nét. Xem thêm: Tổng hợp giáo trình Sketchup. Xem thêm: Lệnh Array trong Skechup.
