Trong Sketchup có công cụ thao tác với khối là Solid tool

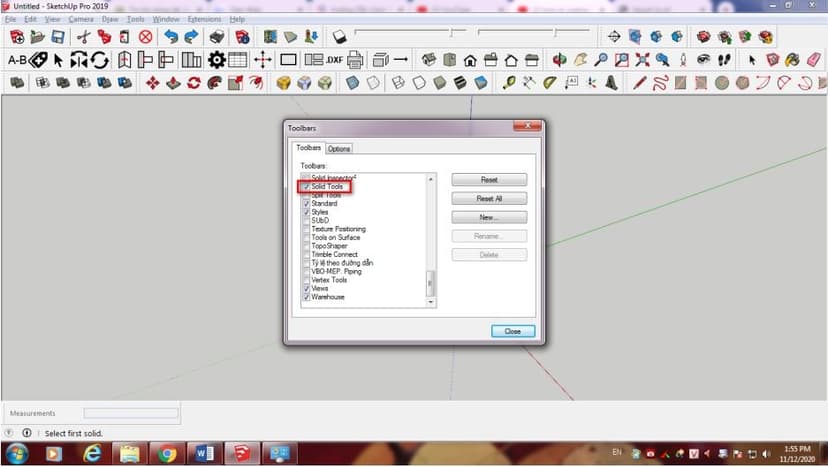

Bước 1: Bật chức năng Solid tool
Thanh chức năng Solid tool

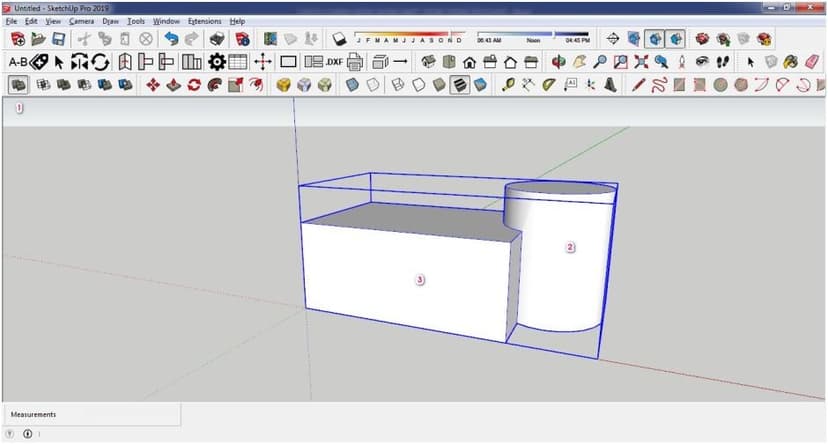

Lưu ý: tất cả các lệnh từ 1 đến 6 chỉ thực hiện được với khối đã group1. Outer shell: Lây bề mặt của khối chộng lên nhau

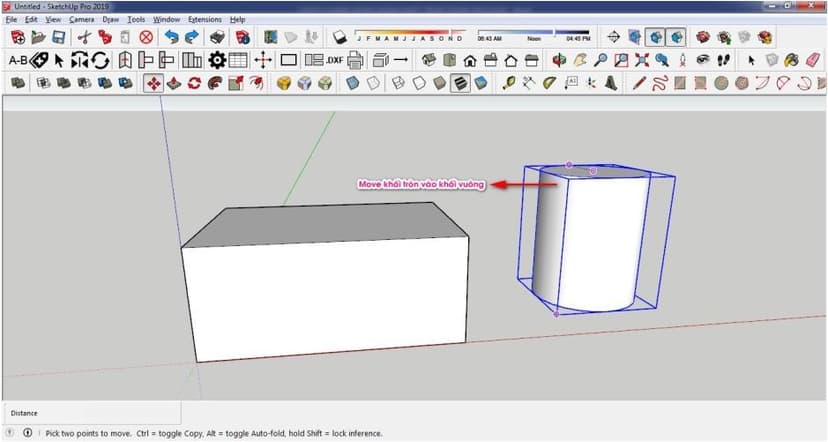

Vẽ 2 khối tròn và vuông, group từng khối, sau đó move khối tròn vào khối vuông chọn lệnh số 1, sau đó click chọn từng khối tròn A khối vuông B, lệnh 1 sau khi hoàn thành có kết quả như hình

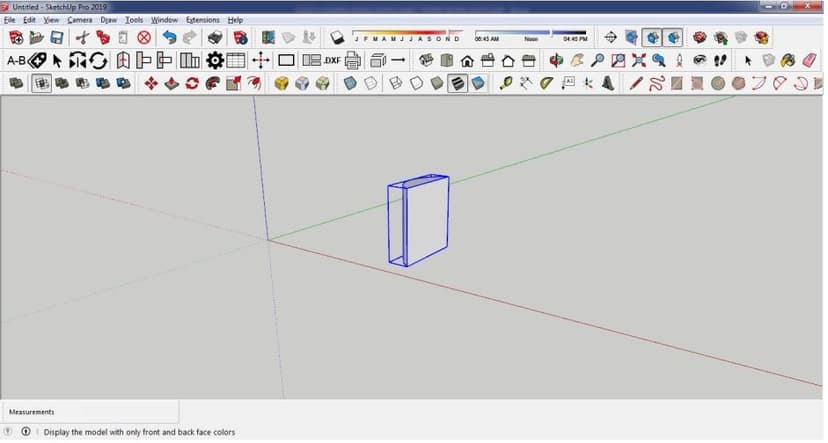

2. Intersect: lấy phần giao nhau của 2 đối tượng

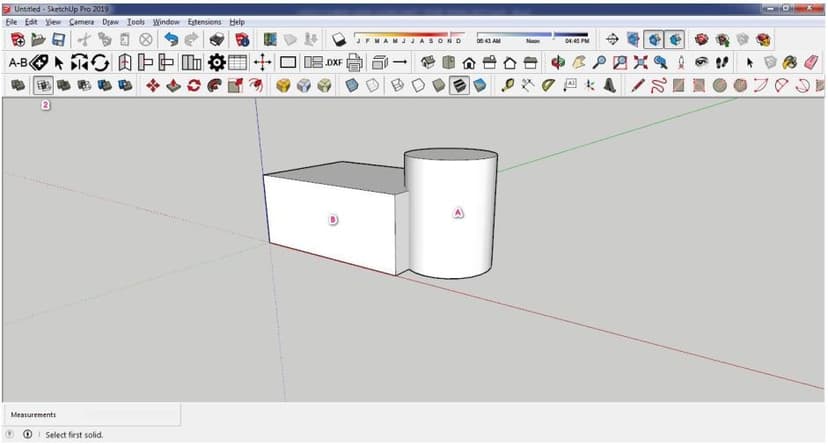

Vẽ 2 khối tròn và vuông, group từng khối, sau đó move khối tròn vào khối vuông chọn lệnh số 2, sau đó click chọn từng khối tròn A khối vuông B, lệnh 2 sau khi hoàn thành có kết quả như hình
3. Union: Gần giống Outer Shell

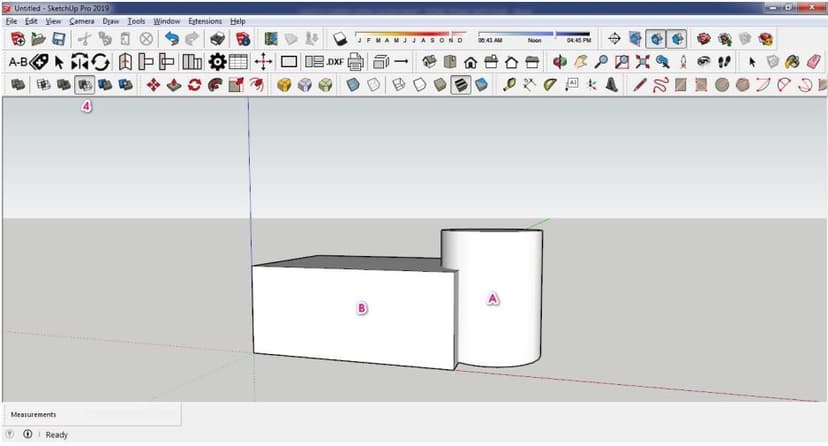

4. Subtract: Trừ đối tượng thứ nhất so với đối tượng thứ 2 - xóa đối tượng thứ nhất

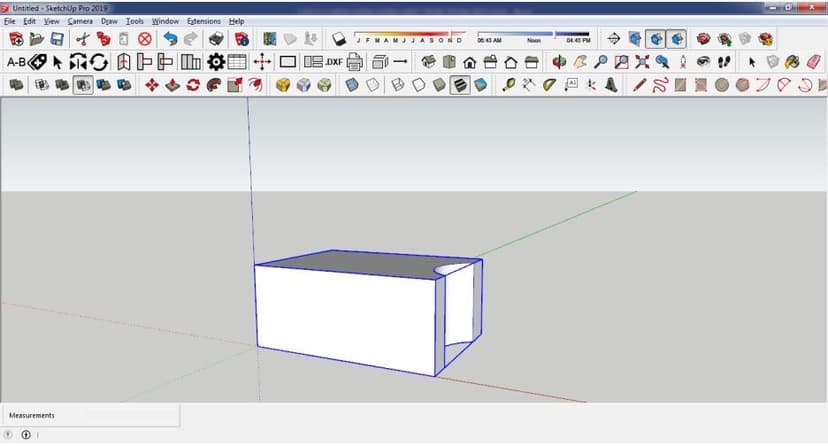

Vẽ khối tròn và vuông, group từng khối, sau đó move khối tròn vào khối vuông chọn lệnh số 4, sau đó click chọn từng khối tròn A khối vuông B, lệnh 4 sau khi hoàn thành có kết quả như hìnhKết quả ngược lại nếu ta chọn khối B và tiếp đến là khối A

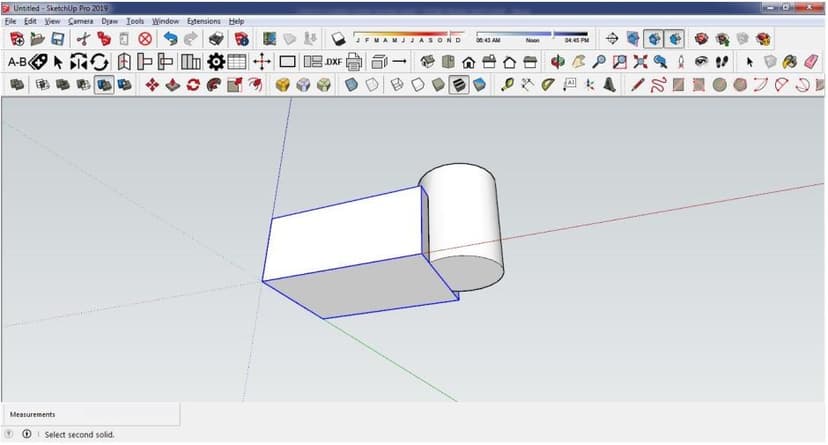

5. Trim: Trừ đối tượng thứ nhất so với đối tượng thứ 2 - giữ lại đối tượng thứ nhất

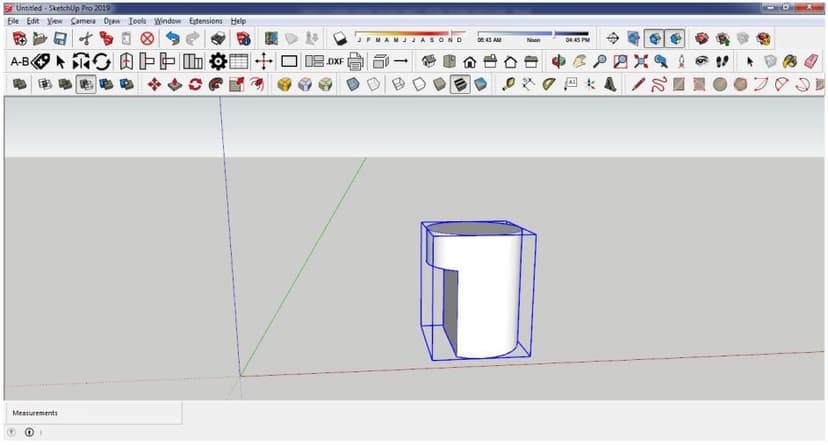

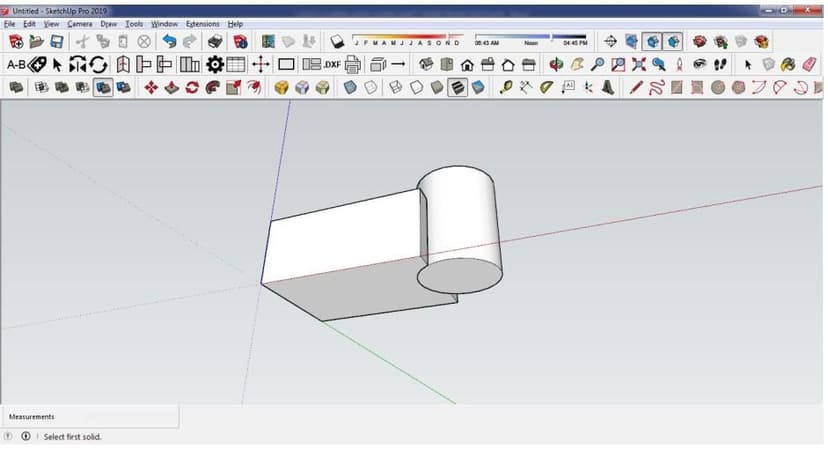

Vẽ 2 khối tròn và vuông, group từng khối, sau đó move khối tròn vào khối vuông chọn lệnh số 5, sau đó click chọn từng khối tròn A khối vuông B, lệnh 4 sau khi hoàn thành có kết quả như hìnhKết quả ngược lại nếu ta chọn khối B và tiếp đến là khối A
6. Split: Cắt xén phần giao nhau giữa các đối tượng tạo ra đối tượng mới, giữ lại tất cả

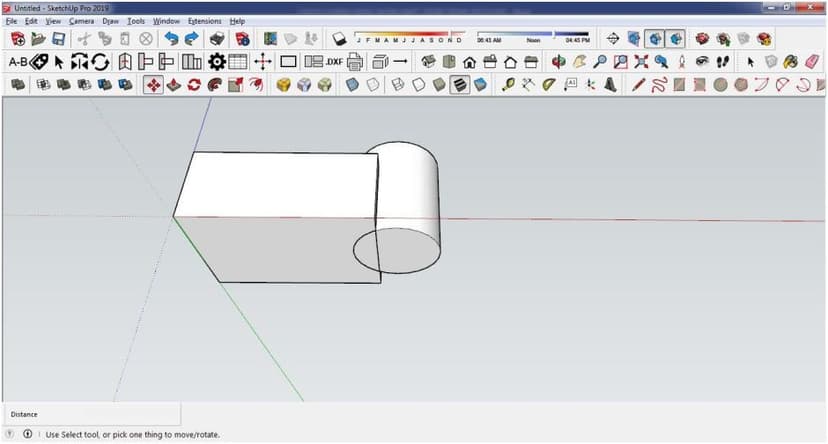

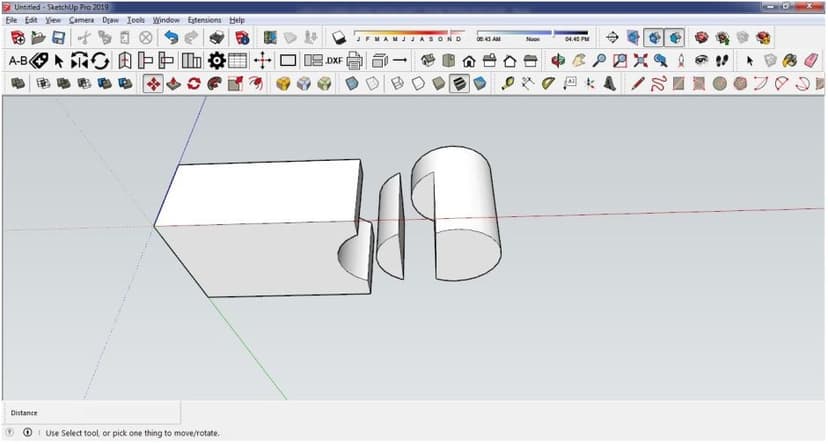

Vẽ 2 khối tròn và vuông, group từng khối, sau đó move khối tròn vào khối vuông chọn lệnh số 6, sau đó click chọn thừng khối tròn A khối vuông B, lệnh 6 sau khi hoàn thành có kết quả như hình
Xem thêm: Hướng dẫn chỉnh giao diện trong sketchup.
Xem thêm: Tổng hợp giáo trình Sketchup.
Kết quả ngược lại nếu ta chọn khối B và tiếp đến là khối A
Kết quả ngược lại nếu ta chọn khối B và tiếp đến là khối A
