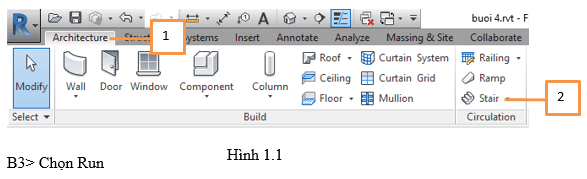

B1> Chọn Architecture.

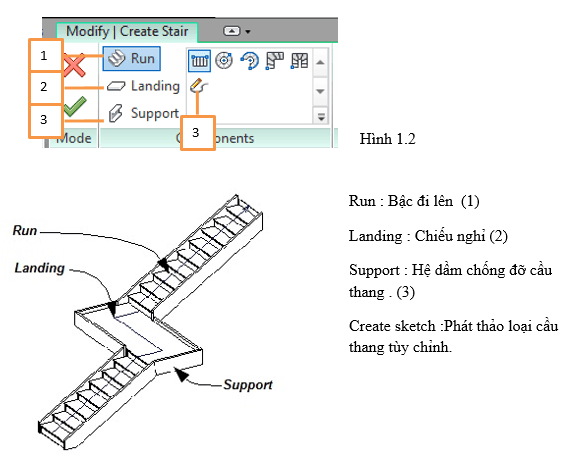

B2> Chọn Stair (đối với phiên bản 2018 chỉ có 1 loại mô hình vẽ cầu thang )

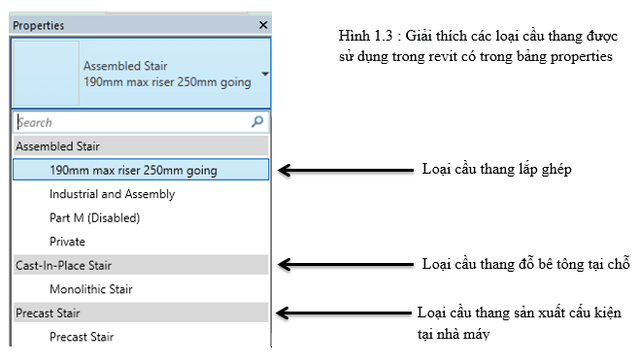

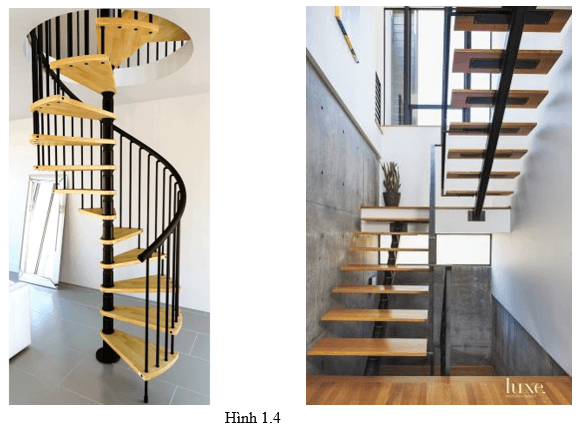

-Cầu thang lắp ghép :

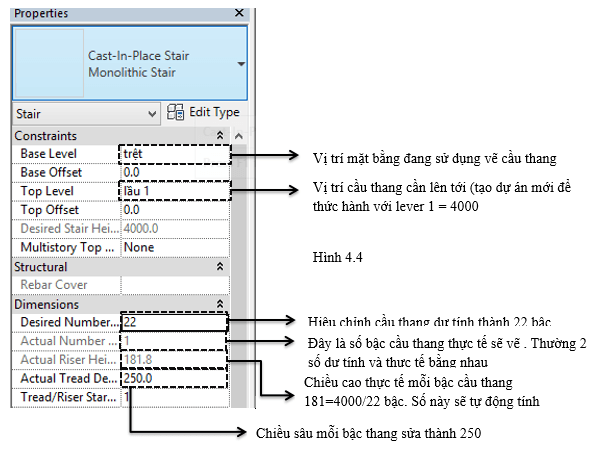

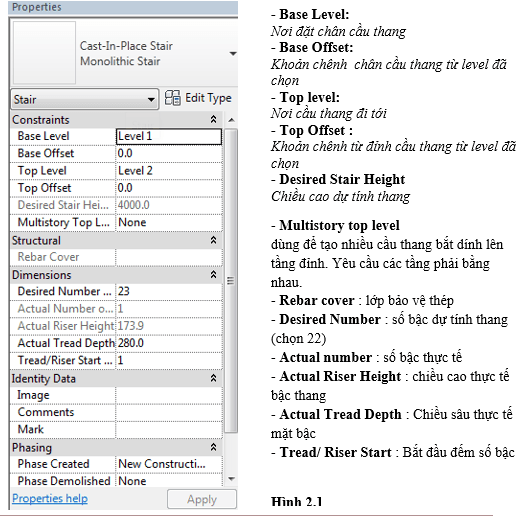

2> Bảng thông số Properties :
5> Hướng dẫn vẽ cầu thang Cast-in-place (đỗ tại chỗ)

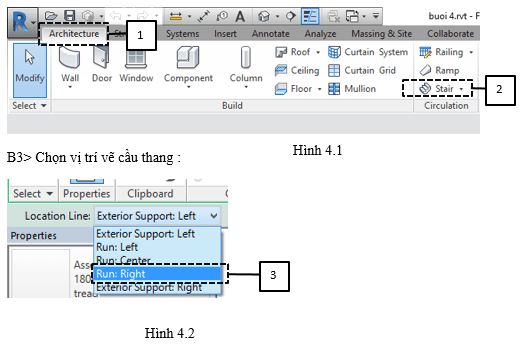

B1> Chọn Architecture
B2> Chọn Stair

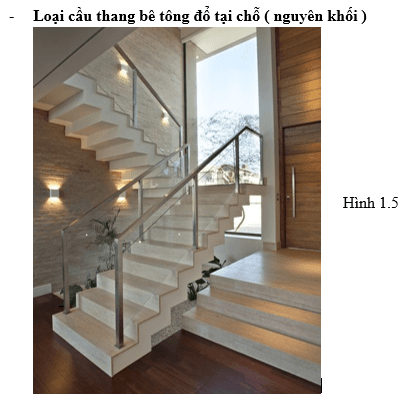

B4> Chọn cầu thang Monolithic (nguyên khối ) trong loại cầu thang Cast–in–Place (đổ tại chỗ )
B6 > Hiệu chỉnh thông báo cầu thang khi vựợt quá chiều cao cho phép . Nhấp OK thoát bảng
B7> Chọn Edit :
B8> Chọn Maximum Riser Height từ 180 sửa thành 185 ( chiều cao bậc không vượt quá số này )
Chọn Ok thoát lệnh.

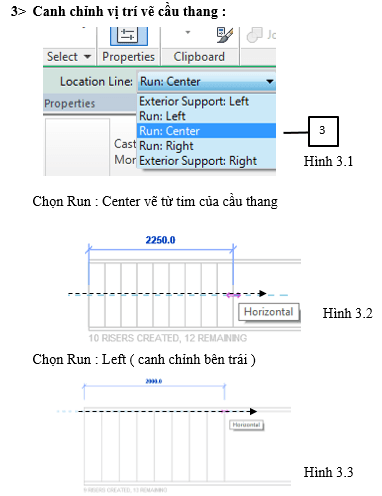

B9> Vẽ từ dưới lên trên từ điểm 1 tới điểm 2 khoản 2250 dừng :
B8> Nhấp điểm 3 vẽ tiếp qua bên phải 1 bậc dừng điểm 4
5. Cách vẽ cầu thang vế chiếu nghỉ lớn :
B1>Chọn thông số lại như chủ đề 4 .
B2> Nhấp chọn 4 điểm như hình 5.1
B3> Chọn finish thoát lệnh cầu thang:
Lưu ý :

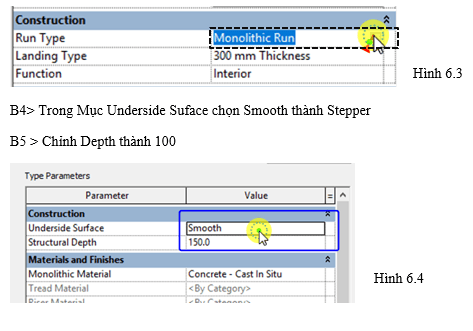

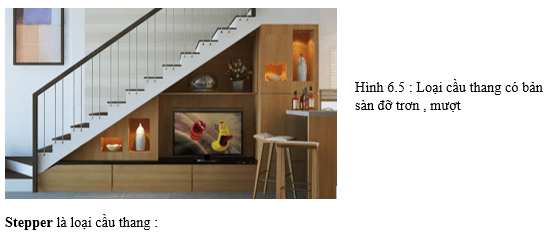

Smooth là loại cầu thang :

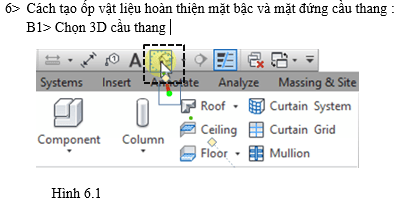

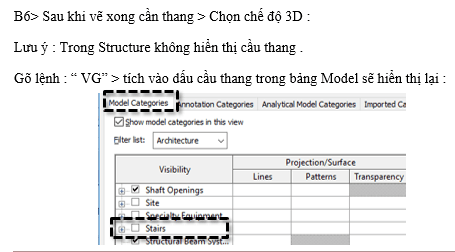

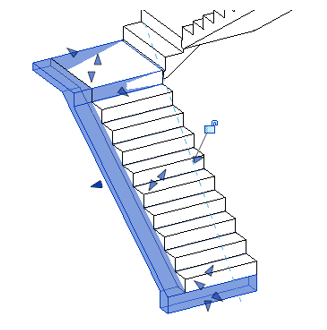

B7> Trở về 3D . Lưu ý chỉnh các độ dày bản thang và phần Landing ( chiếu nghỉ ) dày 100.

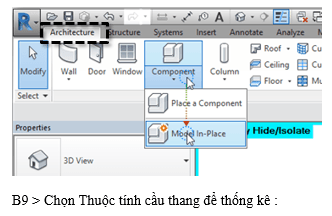

B8 > Chọn Architecture > Chọn Model in Pace :
B10> Đặt tên cầu thang cầu thống kê :

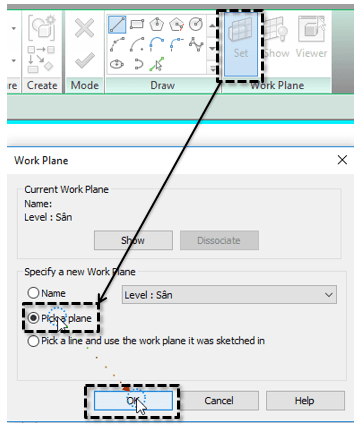

B11> Chọn SET và chọn pick a Plan :

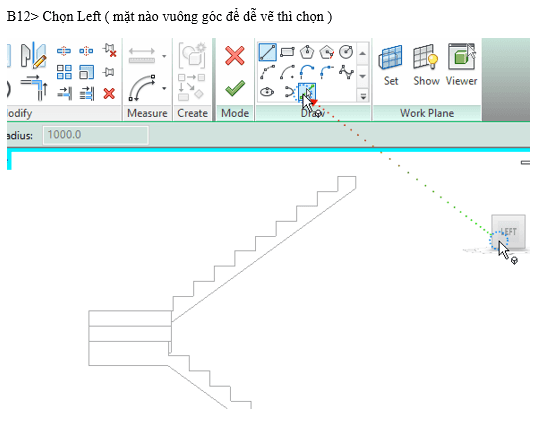

B11> Pick vào mặt cầu thang bên hông cần vẽ :
B14> Chỉnh các khối vừa khít với bản cầu thang :
B15> Vẽ tiếp các khố còn lại ta được bản sàn cầu thang :

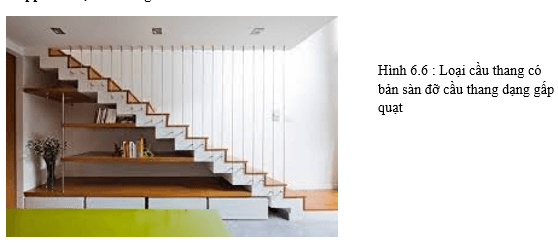

Lưu ý : Có 3 cách vẽ cầu thang :
Cách 1 : Vẽ cầu thang bằng sàn , loại này có mô hình tính toán tài trọng nhưng không linh hoạt , thống kê khối lượng được.
Cách 2 : Vẽ bằng cầu thang : loại này tùy loại cầu thang , thường loại cầu thang Step có mặt bậc giật, loại này không sử dụng được mô hình và không linh hoạt
Cách 3 : Vẽ Model in Place : Loại này dùng linh hoạt, thống kê và trình bày bản vẽ tốt nhưng không tính được mô hình tải trọng
