B1: Nhấn vào kí hiệu tag thép mặt bằng.
B2: Chọn edit kí hiệu :
B3: Xóa hết các kí hiệu và loại tag:
B4: Đặt lại tên tiêu chuẩn Việt Nam.
B5: Vẽ hình tròn 2.5 :
B6: Chọn phím tắt : “VG”. Cho hiện các kí hiệu.
B7: Chọn Laber để viết số thép.
B8: Chọn rebar number :
B9: Chỉnh số phù hợp với ô tròn :
B10: Tiếp tục chọn Label, chọn quantily, pick chuột vị trí sau ô tròn:
B11: Chọn thêm đường kính Bar Diameter :
B12: Tạo thành 2 loại
B13: Sửa lại các giá trị :
Kí hiệu : Ø tạo lập bên word.
B14: Đặt tên kiểu mới :

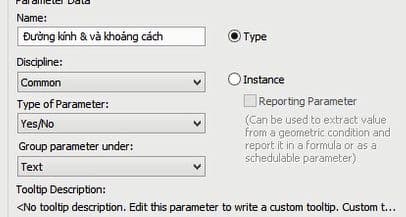

B15: Chọn tham biến :
Đặt tên các tham số liên quan
Kích vào số thép kí hiệu
Chọn giá trị tương đương visible, giá trị ẩn hiện
B16: Đặt tiếp tục các tham biến khác tương đương:
B17: Tiếp tục chọn đường kính và khoản cách thép :
B18: Chọn đơn vị và bỏ kí hiệu đơn vị mm :
B19: Load vào project đang thể hiện:
Tag lại thép dầm , ta được kí hiệu trên và dưới.
THE END CÁCH KÍ HIỆU THÉP TRONG REVIT STRUCTURE
